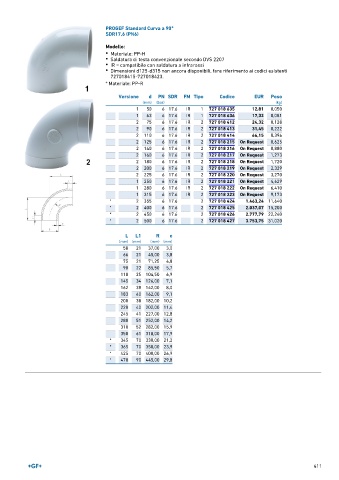

Page 411 - GEORGFISCHER - LISTINO 896

PROGEF Standard Curva a 90°
SDR17,6 (PN6)

Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi
• Dimensioni d125-d315 non ancora disponibili, fare riferimento ai codici esistenti
727018415-727018423.
* Materiale: PP-R

Versione d PN SDR FM Tipo Codice EUR Peso
(mm) (bar) (kg)
1 50 6 17.6 IR 1 727 018 635 12,81 0,050
1 63 6 17.6 IR 1 727 018 636 17,32 0,081
2 75 6 17.6 IR 2 727 018 412 24,32 0,128
2 90 6 17.6 IR 2 727 018 413 31,45 0,222
2 110 6 17.6 IR 2 727 018 414 66,15 0,396
2 125 6 17.6 IR 2 727 018 215 On Request 0,625
2 140 6 17.6 IR 2 727 018 216 On Request 0,880
2 160 6 17.6 IR 2 727 018 217 On Request 1,273
2 180 6 17.6 IR 2 727 018 218 On Request 1,720
2 200 6 17.6 IR 2 727 018 219 On Request 2,329
2 225 6 17.6 IR 2 727 018 220 On Request 3,270
1 250 6 17.6 IR 2 727 018 221 On Request 4,629
1 280 6 17.6 IR 2 727 018 222 On Request 6,410
1 315 6 17.6 IR 2 727 018 223 On Request 9,173
* 2 355 6 17.6 2 727 018 424 1.463,24 11,640
* 2 400 6 17.6 2 727 018 425 2.037,07 15,200
* 2 450 6 17.6 2 727 018 426 2.777,79 22,240
* 2 500 6 17.6 2 727 018 427 3.753,75 31,020

L L1 R e
(mm) (mm) (mm) (mm)
58 21 37,00 3,0
66 21 45,00 3,8
75 21 71,25 4,8
90 22 85,50 5,7
110 25 104,50 6,9
145 34 126,00 7,1
162 38 142,00 8,0
183 40 162,00 9,1
200 38 182,00 10,2
220 40 202,00 11,4
245 41 227,00 12,8
280 51 252,00 14,2
310 52 282,00 15,9
350 61 318,00 17,9
* 345 70 330,00 21,2
* 365 70 350,00 23,9
* 425 70 400,00 26,9
* 470 90 445,00 29,8

411
