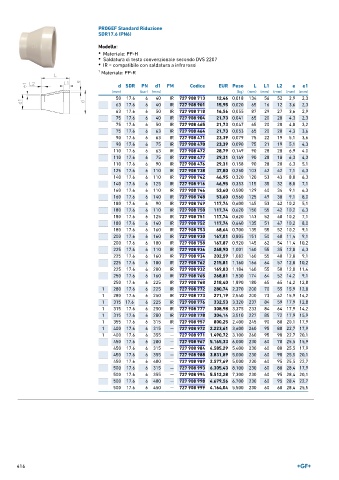

Page 416 - GEORGFISCHER - LISTINO 896

PROGEF Standard Riduzione
SDR17.6 (PN6)

Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi

1 Materiale: PP-R

d SDR PN d1 FM Codice EUR Peso L L1 L2 e e1
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
50 17.6 6 40 IR 727 908 713 12,46 0,018 134 56 52 2,9 2,3
63 17.6 6 40 IR 727 908 901 15,95 0,020 65 16 12 3,6 2,3
63 17.6 6 50 IR 727 908 718 16,56 0,055 87 29 27 3,6 2,9
75 17.6 6 40 IR 727 908 904 21,73 0,041 65 20 20 4,3 2,3
75 17.6 6 50 IR 727 908 465 21,73 0,047 65 20 20 4,8 3,2
75 17.6 6 63 IR 727 908 464 21,73 0,053 65 20 20 4,3 3,6
90 17.6 6 63 IR 727 908 471 23,39 0,079 75 22 19 5,1 3,6
90 17.6 6 75 IR 727 908 470 23,39 0,090 75 21 19 5,1 4,3
110 17.6 6 63 IR 727 908 472 28,79 0,149 90 28 28 6,9 4.0
110 17.6 6 75 IR 727 908 477 29,31 0,149 90 28 18 6,3 4,3
110 17.6 6 90 IR 727 908 476 29,31 0,158 90 28 20 6,3 5,1
125 17.6 6 110 IR 727 908 738 37,80 0,250 103 42 42 7,1 6,3
140 17.6 6 110 IR 727 908 742 46,95 0,320 120 53 43 8,0 6,3
140 17.6 6 125 IR 727 908 916 46,95 0,353 115 35 32 8,0 7,1
160 17.6 6 110 IR 727 908 746 53,60 0,500 129 40 34 9,1 6,3
160 17.6 6 140 IR 727 908 748 53,60 0,560 125 49 38 9,1 8,0
180 17.6 6 90 IR 727 908 749 117,74 0,600 145 53 42 10,2 5,1
180 17.6 6 110 IR 727 908 750 117,74 0,620 150 55 42 10,2 6,3
180 17.6 6 125 IR 727 908 751 117,74 0,620 143 52 40 10,2 7,1
180 17.6 6 140 IR 727 908 752 117,74 0,640 135 51 47 10,2 8,0
180 17.6 6 160 IR 727 908 753 68,64 0,700 135 55 52 10,2 9,1
200 17.6 6 160 IR 727 908 930 167,01 0,805 151 50 40 11,4 9,1
200 17.6 6 180 IR 727 908 758 167,87 0,920 145 62 54 11,4 10,2
225 17.6 6 110 IR 727 908 936 268,90 1,001 160 55 35 12,8 6,3
225 17.6 6 160 IR 727 908 934 202,59 1,082 160 55 40 12,8 9,1
225 17.6 6 180 IR 727 908 762 215,81 1,160 166 64 57 12,8 10,2
225 17.6 6 200 IR 727 908 932 169,83 1,184 160 55 50 12,8 11,4
250 17.6 6 160 IR 727 908 765 268,81 1,530 174 64 52 14,2 9,1
250 17.6 6 225 IR 727 908 768 218,40 1,890 180 65 65 14,2 12,8
1 280 17.6 6 225 IR 727 908 772 280,74 2,370 200 70 55 15,9 12,8
1 280 17.6 6 250 IR 727 908 773 271,19 2,540 200 73 62 15,9 14,2
1 315 17.6 6 225 IR 727 908 776 332,53 3,320 237 84 59 17,9 12,8
1 315 17.6 6 250 IR 727 908 777 308,98 3,375 233 84 64 17,9 14,2
1 315 17.6 6 280 IR 727 908 778 304,14 3,510 227 85 72 17,9 15,9
1 355 17.6 6 315 IR 727 908 957 800,25 2,400 245 90 80 20,1 17,9
1 400 17.6 6 315 -- 727 908 972 2.223,61 3,600 260 95 80 22,7 17,9
1 400 17.6 6 355 -- 727 908 971 1.490,72 3,100 260 95 90 22,7 20,1
450 17.6 6 280 -- 727 908 967 5.165,33 6,000 230 60 70 25,5 15,9
450 17.6 6 315 -- 727 908 984 4.585,29 5,400 230 60 80 25,5 17,9
450 17.6 6 355 -- 727 908 988 3.831,89 5,000 230 60 90 25,5 20,1
450 17.6 6 400 -- 727 908 989 2.577,69 5,000 230 60 95 25,5 22,7
500 17.6 6 315 -- 727 908 993 6.305,43 8,100 230 60 80 28,4 17,9
500 17.6 6 355 -- 727 908 994 5.512,28 7,300 230 60 95 28,4 20,1
500 17.6 6 400 -- 727 908 998 4.679,56 6,700 230 60 95 28,4 22,7
500 17.6 6 450 -- 727 908 999 4.164,04 5,500 230 60 60 28,4 25,5

416
