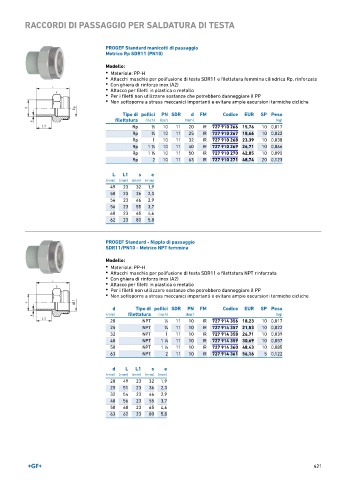

Page 421 - GEORGFISCHER - LISTINO 896

RACCORDI DI PASSAGGIO PER SALDATURA DI TESTA

PROGEF Standard manicotti di passaggio
Metrico Rp SDR11 (PN10)

Modello:
• Materiale: PP-H
• Attacchi maschio per polifusione di testa SDR11 e filettatura femmina cilindrica Rp, rinforzata
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PP
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche

Tipo di pollici PN SDR d FM Codice EUR SP Peso
filettatura (inch) (bar) (mm) (kg)
Rp 1 ∕2 10 11 20 IR 727 910 266 15,76 10 0,017
Rp 3 ∕4 10 11 25 IR 727 910 267 18,66 10 0,022
Rp 1 10 11 32 IR 727 910 268 23,39 10 0,038
Rp 1 ∕4 10 11 40 IR 727 910 269 26,71 10 0,066
1
Rp 1 ∕2 10 11 50 IR 727 910 270 42,05 10 0,090
1
Rp 2 10 11 63 IR 727 910 271 48,74 20 0,123
L L1 s e
(mm) (mm) (mm) (mm)
49 23 32 1,9
50 23 36 2,3
54 23 46 2,9
56 23 55 3,7
60 23 65 4,6
62 23 80 5,8

PROGEF Standard - Nipplo di passaggio
SDR11/PN10 - Metrico NPT femmina
Modello:
• Materiale: PP-H
• Attacchi maschio per polifusione di testa SDR11 e filettatura NPT rinforzata
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PP
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche

d Tipo di pollici SDR PN FM Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
20 NPT 1 ∕2 11 10 IR 727 914 356 18,23 10 0,017
25 NPT 3 ∕4 11 10 IR 727 914 357 21,53 10 0,022
32 NPT 1 11 10 IR 727 914 358 26,71 10 0,039
40 NPT 1 ∕4 11 10 IR 727 914 359 30,69 10 0,057
1
50 NPT 1 ∕2 11 10 IR 727 914 360 48,43 10 0,085
1
63 NPT 2 11 10 IR 727 914 361 56,16 5 0,122
d L L1 s e
(mm) (mm) (mm) (mm) (mm)
20 49 23 32 1,9
25 51 23 36 2,3
32 54 23 46 2,9
40 56 23 55 3,7
50 60 23 65 4,6
63 62 23 80 5,8
