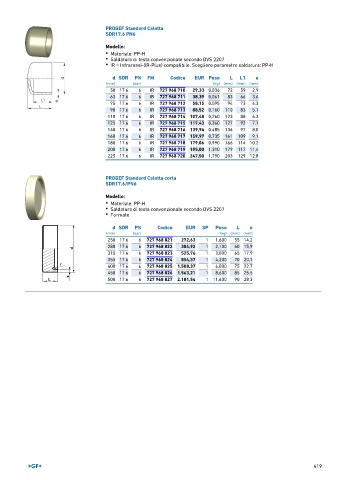

Page 419 - GEORGFISCHER - LISTINO 896

PROGEF Standard Calotta
SDR17.6 PN6

Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = Infrarossi-(IR-Plus) compatibile. Scegliere parametro saldatura: PP-H

d SDR PN FM Codice EUR Peso L L1 e
(mm) (bar) (kg) (mm) (mm) (mm)
50 17.6 6 IR 727 968 710 29,33 0,036 72 59 2,9
63 17.6 6 IR 727 968 711 38,39 0,061 83 66 3,6
75 17.6 6 IR 727 968 712 58,15 0,095 94 73 4,3
90 17.6 6 IR 727 968 713 88,52 0,160 110 83 5,1
110 17.6 6 IR 727 968 714 107,48 0,260 123 88 6,3
125 17.6 6 IR 727 968 715 117,43 0,360 127 92 7,1
140 17.6 6 IR 727 968 716 139,94 0,485 136 97 8,0
160 17.6 6 IR 727 968 717 159,97 0,735 161 109 9,1
180 17.6 6 IR 727 968 718 179,06 0,990 166 114 10,2
200 17.6 6 IR 727 968 719 195,00 1,310 179 117 11,4
225 17.6 6 IR 727 968 720 247,50 1,790 203 129 12,8

PROGEF Standard Calotta corta
SDR17.6/PN6
Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• Formate

d SDR PN Codice EUR SP Peso L e
(mm) (bar) (kg) (mm) (mm)
250 17.6 6 727 968 821 272,63 1 1,600 55 14,2
280 17.6 6 727 968 822 384,92 1 2,100 60 15,9
315 17.6 6 727 968 823 525,76 1 3,000 65 17,9
355 17.6 6 727 968 824 854,37 1 4,200 70 20,1
400 17.6 6 727 968 825 1.508,37 1 6,000 75 22,7
450 17.6 6 727 968 826 1.563,21 1 8,600 85 25,5
500 17.6 6 727 968 827 2.181,54 1 11,600 90 28,3

419
