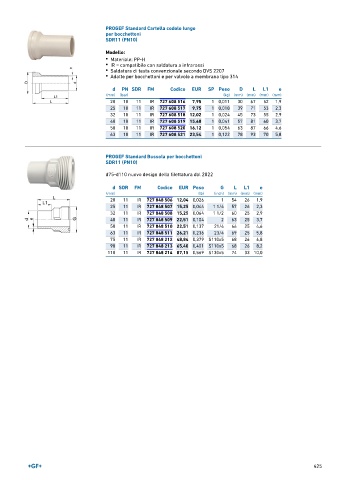

Page 425 - GEORGFISCHER - LISTINO 896

PROGEF Standard Cartella codolo lungo
per bocchettoni
SDR11 (PN10)

Modello:
• Materiale: PP-H
• IR = compatibile con saldatura a infrarossi
• Saldatura di testa convenzionale secondo DVS 2207
• Adatte per bocchettoni e per valvole a membrana tipo 314

d PN SDR FM Codice EUR SP Peso D L L1 e
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 10 11 IR 727 608 516 7,95 1 0,011 30 67 52 1,9
25 10 11 IR 727 608 517 9,75 1 0,018 39 71 53 2,3
32 10 11 IR 727 608 518 12,02 1 0,024 45 73 55 2,9
40 10 11 IR 727 608 519 15,40 1 0,041 57 81 60 3,7
50 10 11 IR 727 608 520 16,12 1 0,054 63 87 66 4,6
63 10 11 IR 727 608 521 23,54 1 0,122 78 93 70 5,8

PROGEF Standard Bussola per bocchettoni
SDR11 (PN10)

d75-d110 nuovo design della filettatura dal 2022

d SDR FM Codice EUR Peso G L L1 e
(mm) (lb) (inch) (mm) (mm) (mm)
20 11 IR 727 848 506 12,04 0,026 1 54 26 1,9
25 11 IR 727 848 507 15,25 0,044 1 1/4 57 26 2,3
32 11 IR 727 848 508 15,25 0,064 1 1/2 60 25 2,9
40 11 IR 727 848 509 22,51 0,104 2 63 25 3,7
50 11 IR 727 848 510 22,51 0,137 21/4 66 25 4,6
63 11 IR 727 848 511 26,21 0,236 23/4 69 25 5,8
75 11 IR 727 848 212 48,84 0,379 S110x5 68 26 6,8
90 11 IR 727 848 213 65,40 0,401 S110x5 68 26 8,2
110 11 IR 727 848 214 87,15 0,569 S130x5 74 33 10,0

425
