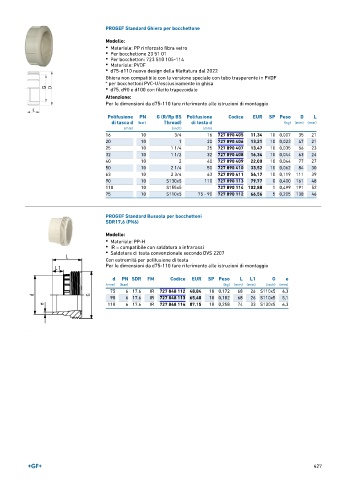

Page 427 - GEORGFISCHER - LISTINO 896

PROGEF Standard Ghiera per bocchettone
Modello:
• Materiale: PP rinforzato fibra vetro
• Per bocchettone 23 51 01
• Per bocchettoni 723 510 105-114
• Materiale: PVDF
• d75-d110 nuovo design della filettatura dal 2022

Ghiera non compatibile con la versione speciale con tubo trasparente in PVDF
* per bocchettoni PVC-U/esclusivamente in ghisa
• d75, d90 e d100 con filetto trapezoidale

Attenzione:
Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio

Polifusione PN G (R/Rp BS Polifusione Codice EUR SP Peso D L
di tasca d (bar) Thread) di testa d (kg) (mm) (mm)
(mm) (inch) (mm)
16 10 3/4 16 727 890 405 11,34 10 0,007 35 21
20 10 1 20 727 890 406 13,21 10 0,023 47 21
25 10 1 1/4 25 727 890 407 13,47 10 0,035 56 23
32 10 1 1/2 32 727 890 408 16,34 10 0,044 63 24
40 10 2 40 727 890 409 22,00 10 0,044 77 27
50 10 2 1/4 50 727 890 410 33,52 10 0,062 84 30
63 10 2 3/4 63 727 890 411 54,17 10 0,119 111 39
90 10 S130x5 110 727 890 113 79,77 0 0,400 161 48
110 10 S155x5 727 890 114 102,88 1 0,499 191 52
75 10 S110x5 75 - 90 727 890 112 66,56 5 0,205 138 46

PROGEF Standard Bussola per bocchettoni
SDR17,6 (PN6)

Modello:
• Materiale: PP-H
• IR = compatibile con saldatura a infrarossi
• Saldatura di testa convenzionale secondo DVS 2207

Con estremità per polifusione di testa
Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio

d PN SDR FM Codice EUR SP Peso L L1 G e
(mm) (bar) (kg) (mm) (mm) (inch) (mm)
75 6 17.6 IR 727 848 112 48,84 10 0,172 68 26 S110x5 4,3
90 6 17.6 IR 727 848 113 65,40 10 0,182 68 26 S110x5 5,1
110 6 17.6 IR 727 848 114 87,15 10 0,258 74 33 S130x5 6,3

427
