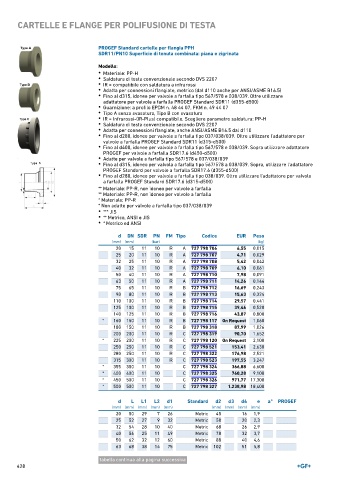

Page 428 - GEORGFISCHER - LISTINO 896

CARTELLE E FLANGE PER POLIFUSIONE DI TESTA

PROGEF Standard cartelle per flangia PPH
SDR11/PN10 Superficie di tenuta combinata: piana e zigrinata

Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi
• Adatta per connessioni flangiate, metrico (dal d110 anche per ANSI/ASME B16.5)
• Fino al d315, idonee per valvole a farfalla tipo 567/578 e 038/039. Oltre utilizzare
adattatore per valvole a farfalla PROGEF Standard SDR11 (d355-d500)
• Guarnizione: a profilo EPDM n. 48 44 07, FKM n. 49 44 07
• Tipo A senza svasatura, Tipo B con svasatura
• IR = Infrarossi-(IR-Plus) compatibile. Scegliere parametro saldatura: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• Adatta per connessioni flangiate, anche ANSI/ASME B16.5 dal d110
• Fino al d280, idonee per valvole a farfalla tipo 037/038/039. Oltre utilizzare l'adattatore per
valvole a farfalla PROGEF Standard SDR11 (d315-d500)
• Fino al d400, idonee per valvole a farfalla tipo 567/578 e 038/039. Sopra utilizzare adattatore
PROGEF per valvole a farfalla SDR17.6 (d450-d500)
• Adatte per valvole a farfalla tipo 567/578 e 037/038/039
• Fino al d315, idoneo per valvola a farfalla tipo 567/578 a 038/039. Sopra, utilizzare l'adattatore
PROGEF Standard per valvole a farfalla SDR17.6 (d355-d500)
• Fino al d280, idonee per valvole a farfalla tipo 038/039. Oltre utilizzare l'adattatore per valvole
a farfalla PROGEF Standard SDR17.6 (d315-d500)
** Materiale: PP-R, non idoneo per valvole a farfalla
** Materiale: PP-R, non idoneo per valvole a farfalla
* Materiale: PP-R
* Non adatte per valvole a farfalla tipo 037/038/039
• *** JIS
• ** Metrico, ANSI e JIS
• * Metrico ed ANSI

d DN SDR PN FM Tipo Codice EUR Peso
(mm) (mm) (bar) (kg)
20 15 11 10 IR A 727 798 706 6,55 0,015
25 20 11 10 IR A 727 798 707 4,71 0,029
32 25 11 10 IR A 727 798 708 5,42 0,042
40 32 11 10 IR A 727 798 709 6,10 0,061
50 40 11 10 IR A 727 798 710 7,98 0,091
63 50 11 10 IR A 727 798 711 14,26 0,144
75 65 11 10 IR B 727 798 712 16,69 0,243
90 80 11 10 IR B 727 798 713 15,63 0,324
110 100 11 10 IR B 727 798 714 29,57 0,441
125 100 11 10 IR B 727 798 715 39,46 0,520
140 125 11 10 IR B 727 798 716 43,87 0,800
* 160 150 11 10 IR B 727 798 117 On Request 1,060
180 150 11 10 IR B 727 798 318 87,99 1,026
200 200 11 10 IR C 727 798 319 90,70 1,652
* 225 200 11 10 IR C 727 798 120 On Request 2,100
250 250 11 10 IR C 727 798 521 153,41 2,630
280 250 11 10 IR C 727 798 322 176,98 2,521
315 300 11 10 IR C 727 798 523 197,55 3,247
* 355 350 11 10 C 727 798 324 366,88 6,600
* 400 400 11 10 C 727 798 325 760,28 9,100
* 450 500 11 10 C 727 798 326 971,77 17,300
* 500 500 11 10 C 727 798 327 1.238,98 18,400

d L L1 L2 d1 Standard d2 d3 d4 e a° PROGEF
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 29 7 26 Metric 45 16 1,9
25 52 27 9 32 Metric 58 20 2,3
32 54 28 10 40 Metric 68 26 2,9
40 56 25 11 49 Metric 78 32 3,7
50 62 32 12 60 Metric 88 40 4,6
63 68 38 14 75 Metric 102 51 5,8

tabella continua alla pagina successiva
