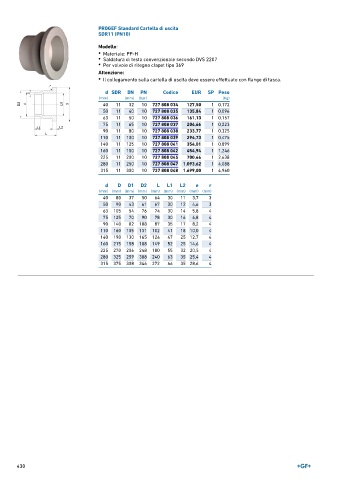

Page 430 - GEORGFISCHER - LISTINO 896

PROGEF Standard Cartella di uscita
SDR11 (PN10)

Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• Per valvole di ritegno clapet tipo 369

Attenzione:
• Il collegamento sulla cartella di uscita deve essere effettuato con flange di tasca.

d SDR DN PN Codice EUR SP Peso
(mm) (mm) (bar) (kg)
40 11 32 10 727 808 034 127,50 1 0,172
50 11 40 10 727 808 035 135,84 1 0,096
63 11 50 10 727 808 036 161,13 1 0,157
75 11 65 10 727 808 037 204,66 1 0,223
90 11 80 10 727 808 038 233,77 1 0,325
110 11 100 10 727 808 039 294,73 1 0,475
140 11 125 10 727 808 041 354,01 1 0,899
160 11 150 10 727 808 042 454,94 1 1,246
225 11 200 10 727 808 045 700,66 1 2,638
280 11 250 10 727 808 047 1.093,62 1 4,088
315 11 300 10 727 808 048 1.699,00 1 4,960

d D D1 D2 L L1 L2 e r
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
40 80 37 50 64 30 11 3,7 3
50 90 43 61 67 30 12 4,6 3
63 105 54 76 74 30 14 5,8 4
75 125 70 90 78 30 16 6,8 4
90 140 82 108 87 35 17 8,2 4
110 160 105 131 102 41 18 10,0 4
140 190 130 165 124 47 25 12,7 4
160 215 158 188 149 52 25 14,6 4
225 270 206 248 180 55 32 20,5 4
280 325 259 308 240 63 35 25,4 4
315 375 308 346 272 66 35 28,6 4
