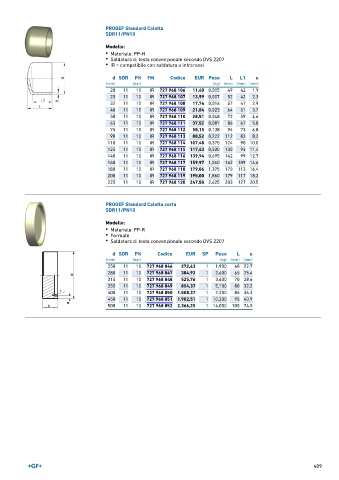

Page 409 - GEORGFISCHER - LISTINO 896

PROGEF Standard Calotta
SDR11/PN10

Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi

d SDR PN FM Codice EUR Peso L L1 e
(mm) (bar) (kg) (mm) (mm) (mm)
20 11 10 IR 727 968 106 11,40 0,005 49 42 1,9
25 11 10 IR 727 968 107 13,99 0,007 52 42 2,3
32 11 10 IR 727 968 108 17,74 0,016 57 47 2,9
40 11 10 IR 727 968 109 21,84 0,023 64 51 3,7
50 11 10 IR 727 968 110 28,51 0,048 72 59 4,6
63 11 10 IR 727 968 111 37,52 0,087 86 67 5,8
75 11 10 IR 727 968 112 58,15 0,138 94 73 6,8
90 11 10 IR 727 968 113 88,52 0,222 112 83 8,2
110 11 10 IR 727 968 114 107,48 0,375 124 90 10,0
125 11 10 IR 727 968 115 117,43 0,520 130 94 11,4
140 11 10 IR 727 968 116 139,94 0,695 142 99 12,7
160 11 10 IR 727 968 117 159,97 1,040 162 109 14,6
180 11 10 IR 727 968 118 179,06 1,375 170 113 16,4
200 11 10 IR 727 968 119 195,00 1,860 179 117 18,2
225 11 10 IR 727 968 120 247,50 2,625 203 127 20,5

PROGEF Standard Calotta corta
SDR11/PN10

Modello:
• Materiale: PP-R
• Formate
• Saldatura di testa convenzionale secondo DVS 2207

d SDR PN Codice EUR SP Peso L e
(mm) (bar) (kg) (mm) (mm)
250 11 10 727 968 846 272,63 1 1,900 60 22,7
280 11 10 727 968 847 384,92 1 2,600 65 25,4
315 11 10 727 968 848 525,76 1 3,600 70 28,6
355 11 10 727 968 849 854,37 1 5,100 80 32,2
400 11 10 727 968 850 1.508,37 1 7,200 85 36,3
450 11 10 727 968 851 1.902,51 1 10,200 95 40,9
500 11 10 727 968 852 2.366,25 1 14,000 105 74,5

409
