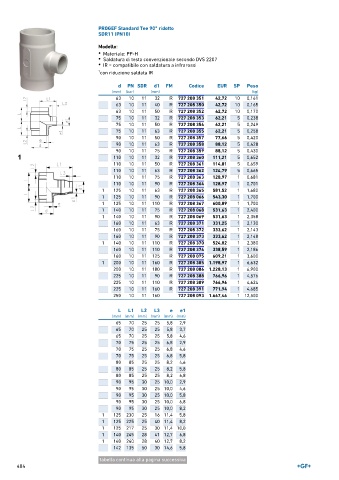

Page 404 - GEORGFISCHER - LISTINO 896
P. 404
PROGEF Standard Tee 90° ridotto
SDR11 (PN10)
Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi
1 con riduzione saldata IR
d PN SDR d1 FM Codice EUR SP Peso
(mm) (bar) (mm) (kg)
63 10 11 32 IR 727 208 351 42,72 10 0,161
63 10 11 40 IR 727 208 350 42,72 10 0,165
63 10 11 50 IR 727 208 352 42,72 10 0,170
75 10 11 32 IR 727 208 353 62,21 5 0,238
75 10 11 50 IR 727 208 354 62,21 5 0,249
75 10 11 63 IR 727 208 355 62,21 5 0,258
90 10 11 50 IR 727 208 357 77,66 5 0,420
90 10 11 63 IR 727 208 358 88,12 5 0,428
90 10 11 75 IR 727 208 359 88,12 5 0,430
110 10 11 32 IR 727 208 360 111,21 5 0,652
110 10 11 50 IR 727 208 361 114,01 5 0,659
110 10 11 63 IR 727 208 362 124,79 5 0,665
110 10 11 75 IR 727 208 363 128,97 1 0,681
110 10 11 90 IR 727 208 364 128,97 1 0,701
1 125 10 11 63 IR 727 208 365 581,52 1 1,680
1 125 10 11 90 IR 727 208 066 543,30 1 1,700
1 125 10 11 110 IR 727 208 367 600,89 1 1,700
1 140 10 11 75 IR 727 208 068 531,63 1 2,400
1 140 10 11 90 IR 727 208 069 531,63 1 2,358
160 10 11 63 IR 727 208 371 331,25 1 2,130
160 10 11 75 IR 727 208 372 333,62 1 2,143
160 10 11 90 IR 727 208 373 333,62 1 2,148
1 140 10 11 110 IR 727 208 370 524,82 1 2,380
160 10 11 110 IR 727 208 374 338,59 1 2,186
160 10 11 125 IR 727 208 075 609,21 1 3,600
1 200 10 11 160 IR 727 208 385 1.198,97 1 6,632
200 10 11 180 IR 727 208 086 1.228,13 1 6,900
225 10 11 90 IR 727 208 388 766,96 1 4,576
225 10 11 110 IR 727 208 389 766,96 1 4,624
225 10 11 160 IR 727 208 391 771,94 1 4,685
250 10 11 160 727 208 093 1.667,46 1 12,500
L L1 L2 L3 e e1
(mm) (mm) (mm) (mm) (mm) (mm)
65 70 25 25 5,8 2,9
65 70 25 25 5,8 3,7
65 70 25 25 5,8 4,6
70 75 25 25 6,8 2,9
70 75 25 25 6,8 4,6
70 75 25 25 6,8 5,8
80 85 25 25 8,2 4,6
80 85 25 25 8,2 5,8
80 85 25 25 8,2 6,8
90 95 30 25 10,0 2,9
90 95 30 25 10,0 4,6
90 95 30 25 10,0 5,8
90 95 30 25 10,0 6,8
90 95 30 25 10,0 8,2
1 125 230 25 16 11,4 5,8
1 125 225 25 40 11,4 8,2
1 125 217 25 30 11,4 10,0
1 140 245 28 41 12,7 6,8
1 140 240 28 40 12,7 8,2
142 135 50 30 14,6 5,8
tabella continua alla pagina successiva
404
