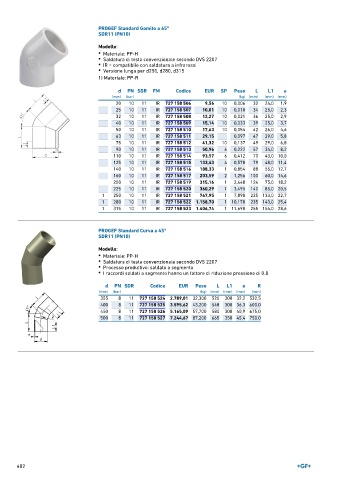

Page 402 - GEORGFISCHER - LISTINO 896

PROGEF Standard Gomito a 45°
SDR11 (PN10)

Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi
• Versione lunga per d250, d280, d315

1) Materiale: PP-R

d PN SDR FM Codice EUR SP Peso L L1 e
(mm) (bar) (kg) (mm) (mm) (mm)
20 10 11 IR 727 158 506 9,56 10 0,006 32 24,0 1,9
25 10 11 IR 727 158 507 10,01 10 0,010 34 25,0 2,3
32 10 11 IR 727 158 508 12,27 10 0,021 36 25,0 2,9
40 10 11 IR 727 158 509 15,14 10 0,033 39 25,0 3,7
50 10 11 IR 727 158 510 17,63 10 0,054 42 26,0 4,6
63 10 11 IR 727 158 511 29,15 0,097 47 29,0 5,8
75 10 11 IR 727 158 512 41,32 10 0,137 49 29,0 6,8
90 10 11 IR 727 158 513 50,96 6 0,222 57 34,0 8,2
110 10 11 IR 727 158 514 93,57 6 0,412 70 43,0 10,0
125 10 11 IR 727 158 515 133,43 4 0,570 79 48,0 11,4
140 10 11 IR 727 158 516 188,33 1 0,854 88 55,0 12,7
160 10 11 IR 727 158 517 203,59 2 1,256 100 60,0 14,6
200 10 11 IR 727 158 519 315,16 1 2,448 124 75,0 18,2
225 10 11 IR 727 158 520 360,29 1 3,495 140 85,0 20,5
1 250 10 11 IR 727 158 521 767,95 1 7,890 225 133,0 22,7
1 280 10 11 IR 727 158 522 1.158,70 1 10,170 235 143,0 25,4
1 315 10 11 IR 727 158 523 1.406,74 1 11,690 255 154,0 28,6

PROGEF Standard Curva a 45°
SDR11 (PN10)

Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• Processo produttivo: saldato a segmento
• I raccordi saldati a segmento hanno un fattore di riduzione pressione di 0.8

d PN SDR Codice EUR Peso L L1 e R
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
355 8 11 727 158 524 2.789,01 32,300 520 300 32,2 532,5
400 8 11 727 158 525 3.595,62 43,200 548 300 36,3 600,0
450 8 11 727 158 526 5.165,09 57,700 580 300 40,9 675,0
500 8 11 727 158 527 7.244,67 87,200 665 350 45,4 750,0

402
