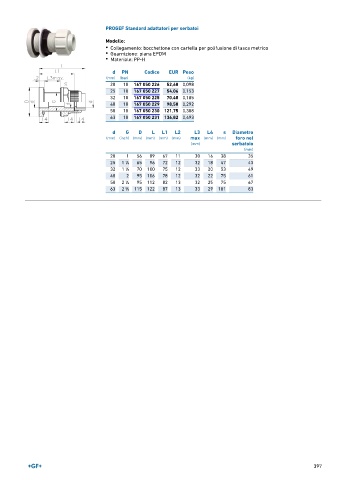

Page 397 - GEORGFISCHER - LISTINO 896

PROGEF Standard adattatori per serbatoi
Modello:
• Collegamento: bocchettone con cartella per polifusione di tasca metrico
• Guarnizione: piana EPDM
• Materiale: PP-H

d PN Codice EUR Peso
(mm) (bar) (kg)
20 10 167 050 226 52,68 0,098
25 10 167 050 227 54,06 0,153
32 10 167 050 228 70,48 0,185
40 10 167 050 229 98,50 0,292
50 10 167 050 230 121,75 0,308
63 10 167 050 231 136,82 0,493

d G D L L1 L2 L3 L4 s Diametro
(mm) (inch) (mm) (mm) (mm) (mm) max (mm) (mm) foro nel
(mm) serbatoio
(mm)
20 1 56 89 67 11 30 16 38 35
25 1 ∕4 65 96 72 12 32 18 47 43
1
32 1 ∕2 70 100 75 12 33 20 53 49
1
40 2 95 106 78 12 32 22 75 61
50 2 ∕4 95 112 82 13 32 25 75 67
1
63 2 ∕4 115 122 87 13 33 29 101 83
3

397
