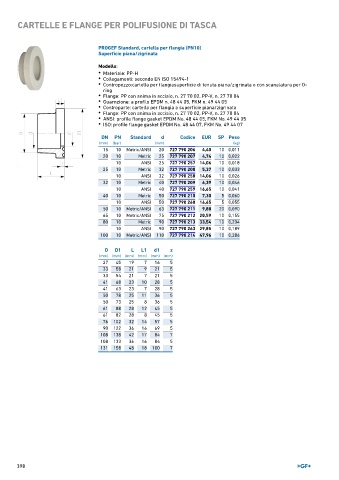

Page 398 - GEORGFISCHER - LISTINO 896

CARTELLE E FLANGE PER POLIFUSIONE DI TASCA

PROGEF Standard, cartella per flangia (PN10)
Superficie piana/zigrinata

Modello:
• Materiale: PP-H
• Collegamenti: secondo EN ISO 15494-1
• Contropezzo:cartella per flangiasuperficie di tenuta piana/zigrinata o con scanalatura per O-
ring
• Flange: PP con anima in acciaio, n. 27 70 02, PP-V, n. 27 70 04
• Guarnzione: a profilo EPDM n. 48 44 05, FKM n. 49 44 05
• Controparte: cartella per flangia a superficie piana/zigrinata
• Flange: PP con anima in acciaio, n. 27 70 02, PP-V, n. 27 70 04
• ANSI: profile flange gasket EPDM No. 48 44 05, FKM No. 49 44 05
• ISO: profile flange gasket EPDM No. 48 44 07, FKM No. 49 44 07

DN PN Standard d Codice EUR SP Peso
(mm) (bar) (mm) (kg)
15 10 Metric/ANSI 20 727 790 206 4,40 10 0,011
20 10 Metric 25 727 790 207 4,74 10 0,022
10 ANSI 25 727 790 257 14,06 10 0,018
25 10 Metric 32 727 790 208 5,37 10 0,033
10 ANSI 32 727 790 258 14,06 10 0,026
32 10 Metric 40 727 790 209 6,39 10 0,046
10 ANSI 40 727 790 259 16,65 10 0,041
40 10 Metric 50 727 790 210 7,30 5 0,060
10 ANSI 50 727 790 260 16,65 5 0,055
50 10 Metric/ANSI 63 727 790 211 9,88 20 0,090
65 10 Metric/ANSI 75 727 790 212 20,59 10 0,155
80 10 Metric 90 727 790 213 33,54 10 0,204
10 ANSI 90 727 790 263 29,85 10 0,189
100 10 Metric/ANSI 110 727 790 214 47,96 10 0,286

D D1 L L1 d1 z
(mm) (mm) (mm) (mm) (mm) (mm)
27 45 19 7 16 5
33 58 21 9 21 5
33 54 21 7 21 5
41 68 23 10 28 5
41 63 23 7 28 5
50 78 25 11 36 5
50 73 25 8 36 5
61 88 28 12 45 5
61 82 28 8 45 5
76 102 32 14 57 5
90 122 36 16 69 5
108 138 42 17 84 7
108 133 36 16 84 5
131 158 48 18 100 7
