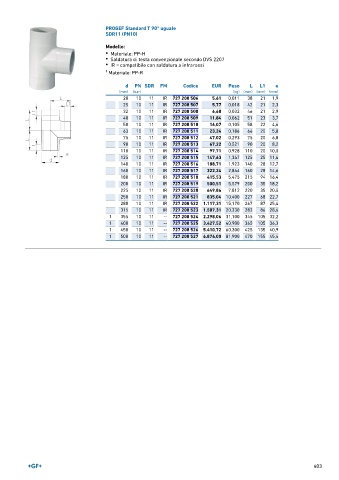

Page 403 - GEORGFISCHER - LISTINO 896

PROGEF Standard T 90° uguale
SDR11 (PN10)

Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi

1 Materiale: PP-R

d PN SDR FM Codice EUR Peso L L1 e
(mm) (bar) (kg) (mm) (mm) (mm)
20 10 11 IR 727 208 506 5,61 0,011 38 21 1,9
25 10 11 IR 727 208 507 5,77 0,018 42 21 2,3
32 10 11 IR 727 208 508 6,68 0,032 46 21 2,9
40 10 11 IR 727 208 509 11,84 0,062 51 23 3,7
50 10 11 IR 727 208 510 16,07 0,105 58 22 4,6
63 10 11 IR 727 208 511 23,24 0,186 66 20 5,8
75 10 11 IR 727 208 512 47,02 0,293 75 20 6,8
90 10 11 IR 727 208 513 67,22 0,521 90 20 8,2
110 10 11 IR 727 208 514 97,71 0,928 110 20 10,0
125 10 11 IR 727 208 515 147,63 1,347 125 25 11,4
140 10 11 IR 727 208 516 188,71 1,923 140 28 12,7
160 10 11 IR 727 208 517 322,24 2,844 160 28 14,6
180 10 11 IR 727 208 518 415,53 5,475 215 94 16,4
200 10 11 IR 727 208 519 500,51 5,579 200 35 18,2
225 10 11 IR 727 208 520 649,86 7,812 220 35 20,5
250 10 11 IR 727 208 521 835,04 10,400 227 68 22,7
280 10 11 IR 727 208 522 1.117,31 15,170 267 87 25,4
315 10 11 IR 727 208 523 1.587,31 20,330 283 86 28,6
1 355 10 11 -- 727 208 524 2.298,06 31,100 345 105 32,2
1 400 10 11 -- 727 208 525 3.427,52 40,900 365 105 36,3
1 450 10 11 -- 727 208 526 5.410,72 60,300 425 135 40,9
1 500 10 11 -- 727 208 527 6.874,00 81,900 470 155 45,4

403
