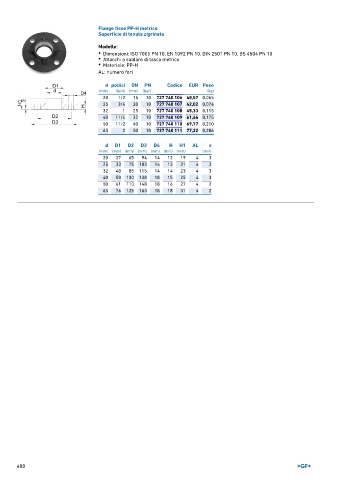

Page 400 - GEORGFISCHER - LISTINO 896

Flange fisse PP-H metrico
Superficie di tenuta zigrinata

Modello:
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10
• Attacchi a saldare di tasca metrico
• Materiale: PP-H

AL: numero fori

d pollici DN PN Codice EUR Peso
(mm) (inch) (mm) (bar) (kg)
20 1/2 15 10 727 740 106 40,57 0,065
25 3/4 20 10 727 740 107 42,02 0,074
32 1 25 10 727 740 108 45,33 0,115
40 11/4 32 10 727 740 109 61,64 0,175
50 11/2 40 10 727 740 110 69,77 0,210
63 2 50 10 727 740 111 77,22 0,286

d D1 D2 D3 D4 H H1 AL z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 27 65 94 14 12 19 4 3
25 33 75 103 14 13 21 4 3
32 40 85 115 14 14 23 4 3
40 50 100 138 18 15 25 4 3
50 61 110 148 18 16 27 4 2
63 76 125 163 18 18 31 4 2

400
