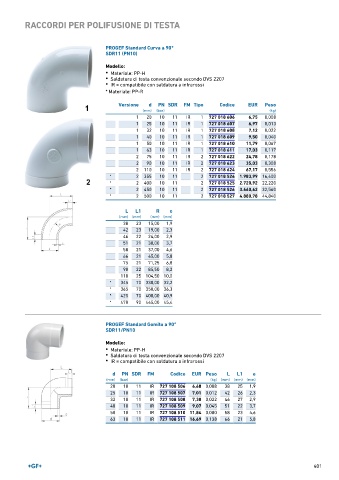

Page 401 - GEORGFISCHER - LISTINO 896

RACCORDI PER POLIFUSIONE DI TESTA

PROGEF Standard Curva a 90°
SDR11 (PN10)

Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi

* Materiale: PP-R

Versione d PN SDR FM Tipo Codice EUR Peso
(mm) (bar) (kg)
1 20 10 11 IR 1 727 018 606 6,75 0,008
1 25 10 11 IR 1 727 018 607 6,97 0,013
1 32 10 11 IR 1 727 018 608 7,12 0,022
1 40 10 11 IR 1 727 018 609 9,50 0,040
1 50 10 11 IR 1 727 018 610 11,79 0,067
1 63 10 11 IR 1 727 018 611 17,03 0,117
2 75 10 11 IR 2 727 018 622 24,78 0,178
2 90 10 11 IR 2 727 018 623 35,03 0,308
2 110 10 11 IR 2 727 018 624 67,17 0,556
* 2 355 10 11 2 727 018 524 1.983,99 16,400
* 2 400 10 11 2 727 018 525 2.720,92 22,220
* 2 450 10 11 2 727 018 526 3.660,62 32,560
* 2 500 10 11 2 727 018 527 4.880,78 44,840

L L1 R e
(mm) (mm) (mm) (mm)
38 23 15,00 1,9
42 23 19,00 2,3
46 22 24,00 2,9
51 21 30,00 3,7
58 21 37,00 4,6
66 21 45,00 5,8
75 21 71,25 6,8
90 22 85,50 8,2
110 25 104,50 10,0
* 345 70 330,00 32,2
* 365 70 350,00 36,3
* 425 70 400,00 40,9
* 470 90 445,00 45,4

PROGEF Standard Gomito a 90°
SDR11/PN10
Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibile con saldatura a infrarossi

d PN SDR FM Codice EUR Peso L L1 e
(mm) (bar) (kg) (mm) (mm) (mm)
20 10 11 IR 727 108 506 6,68 0,008 38 25 1,9
25 10 11 IR 727 108 507 7,01 0,012 42 26 2,3
32 10 11 IR 727 108 508 7,30 0,022 46 27 2,9
40 10 11 IR 727 108 509 9,07 0,045 51 22 3,7
50 10 11 IR 727 108 510 11,84 0,080 58 23 4,6
63 10 11 IR 727 108 511 16,69 0,138 66 21 5,8

401
