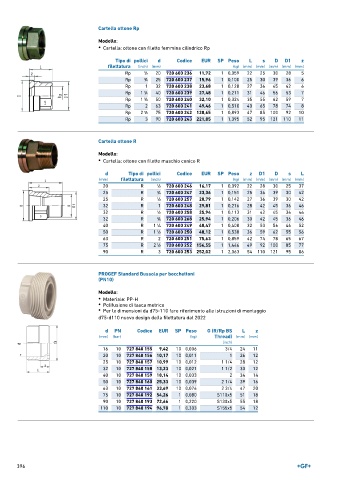

Page 396 - GEORGFISCHER - LISTINO 896
P. 396
Cartella ottone Rp
Modello:
• Cartella: ottone con filetto femmina cilindrico Rp
Tipo di pollici d Codice EUR SP Peso L s D D1 z
filettatura (inch) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
Rp 1 ∕2 20 720 600 236 11,72 1 0,059 22 25 30 28 5
Rp 3 ∕4 25 720 600 237 15,96 1 0,100 25 30 39 36 6
Rp 1 32 720 600 238 23,68 1 0,128 27 36 45 42 6
Rp 1 ∕4 40 720 600 239 27,48 1 0,211 31 46 56 53 7
1
Rp 1 ∕2 50 720 600 240 32,10 1 0,324 35 55 62 59 7
1
Rp 2 63 720 600 241 49,46 1 0,510 40 65 78 74 8
1
Rp 2 ∕2 75 720 600 242 120,65 1 0,893 47 85 100 92 10
Rp 3 90 720 600 243 221,85 1 1,395 52 95 121 110 11
Cartella ottone R
Modello:
• Cartella: ottone con filetto maschio conico R
d Tipo di pollici Codice EUR SP Peso z D1 D s L
(mm) filettatura (inch) (kg) (mm) (mm) (mm) (mm) (mm)
20 R 1 ∕2 720 600 246 16,17 1 0,092 22 28 30 25 37
25 R 3 ∕4 720 600 247 23,36 1 0,151 25 36 39 30 42
25 R 1 ∕2 720 600 257 20,79 1 0,142 27 36 39 30 42
32 R 1 720 600 248 29,81 1 0,216 28 42 45 36 46
32 R 1 ∕2 720 600 258 25,94 1 0,113 31 42 45 36 46
32 R 3 ∕4 720 600 268 25,94 1 0,206 30 42 45 36 46
1
40 R 1 ∕4 720 600 249 40,47 1 0,408 32 53 56 46 52
50 R 1 ∕2 720 600 250 48,12 1 0,538 36 59 62 55 56
1
63 R 2 720 600 251 75,63 1 0,859 42 74 78 65 67
75 R 2 ∕2 720 600 252 156,55 1 1,446 49 92 100 85 77
1
90 R 3 720 600 253 252,02 1 2,063 54 110 121 95 86
PROGEF Standard Bussola per bocchettoni
(PN10)
Modello:
• Materiale: PP-H
• Polifusione di tasca metrico
• Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio
d75-d110 nuovo design della filettatura dal 2022
d PN Codice EUR SP Peso G (R/Rp BS L z
(mm) (bar) (kg) Thread) (mm) (mm)
(inch)
16 10 727 840 155 9,42 10 0,006 3/4 24 11
20 10 727 840 156 10,17 10 0,011 1 26 12
25 10 727 840 157 10,99 10 0,012 1 1/4 28 12
32 10 727 840 158 13,23 10 0,021 1 1/2 30 12
40 10 727 840 159 18,14 10 0,033 2 34 14
50 10 727 840 160 25,33 10 0,039 2 1/4 39 16
63 10 727 840 161 33,69 10 0,076 2 3/4 47 20
75 10 727 840 192 54,26 1 0,080 S110x5 51 18
90 10 727 840 193 72,66 1 0,220 S130x5 55 18
110 10 727 840 194 96,78 1 0,303 S155x5 54 12
396
