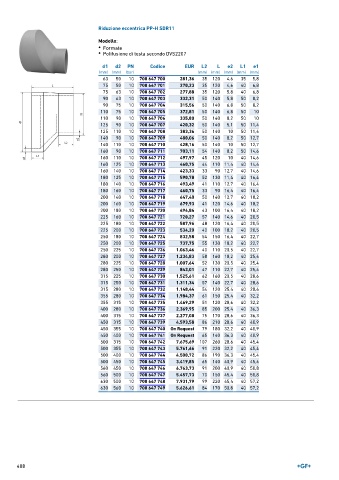

Page 408 - GEORGFISCHER - LISTINO 896

Riduzione eccentrica PP-H SDR11
Modello:
• Formate
• Polifusione di testa secondo DVS2207

d1 d2 PN Codice EUR L2 L e2 L1 e1
(mm) (mm) (bar) (mm) (mm) (mm) (mm) (mm)
63 50 10 700 647 700 281,36 35 120 4,6 35 5,8
75 50 10 700 647 701 270,23 35 120 4,6 40 6,8
75 63 10 700 647 702 277,88 35 120 5,8 40 6,8
90 63 10 700 647 703 332,31 50 140 5,8 50 8,2
90 75 10 700 647 704 315,56 50 140 6,8 50 8,2
110 75 10 700 647 705 372,81 50 140 6,8 50 10
110 90 10 700 647 706 335,80 50 140 8,2 50 10
125 90 10 700 647 707 420,32 50 140 5,1 50 11,4
125 110 10 700 647 708 383,36 50 140 10 50 11,4
140 90 10 700 647 709 480,06 50 140 8,2 50 12,7
140 110 10 700 647 710 428,16 50 140 10 50 12,7
160 90 10 700 647 711 703,11 54 140 8,2 50 14,6
160 110 10 700 647 712 497,97 45 120 10 40 14,6
160 125 10 700 647 713 460,75 44 110 11,4 40 14,6
160 140 10 700 647 714 423,33 33 90 12,7 40 14,6
180 125 10 700 647 715 590,78 52 130 11,4 40 16,4
180 140 10 700 647 716 493,49 41 110 12,7 40 16,4
180 160 10 700 647 717 460,75 33 90 16,4 40 16,4
200 140 10 700 647 718 647,40 50 140 12,7 40 18,2
200 160 10 700 647 719 679,93 41 120 14,6 40 18,2
200 180 10 700 647 720 494,84 43 100 16,4 40 18,2
225 160 10 700 647 721 720,27 57 140 14,6 40 20,5
225 180 10 700 647 722 587,96 48 120 16,4 40 20,5
225 200 10 700 647 723 534,20 40 100 18,2 40 20,5
250 180 10 700 647 724 832,58 54 150 16,4 40 22,7
250 200 10 700 647 725 737,75 55 130 18,2 40 22,7
250 225 10 700 647 726 1.063,46 40 110 20,5 40 22,7
280 200 10 700 647 727 1.234,83 58 160 18,2 40 25,4
280 225 10 700 647 728 1.007,64 52 130 20,5 40 25,4
280 250 10 700 647 729 843,01 47 110 22,7 40 25,4
315 225 10 700 647 730 1.525,61 62 160 20,5 40 28,6
315 250 10 700 647 731 1.311,34 57 140 22,7 40 28,6
315 280 10 700 647 732 1.148,44 54 120 25,4 40 28,6
355 280 10 700 647 734 1.984,37 61 150 25,4 40 32,2
355 315 10 700 647 735 1.469,29 51 120 28,6 40 32,2
400 280 10 700 647 736 2.369,95 85 200 25,4 40 36,3
400 315 10 700 647 737 2.277,08 75 170 28,6 40 36,3
450 315 10 700 647 739 4.593,58 86 210 28,6 40 40,9
450 355 10 700 647 740 On Request 79 180 32,2 40 40,9
450 400 10 700 647 741 On Request 65 140 36,3 40 40,9
500 315 10 700 647 742 7.675,69 107 260 28,6 40 45,4
500 355 10 700 647 743 5.761,66 91 220 32,2 40 45,4
500 400 10 700 647 744 4.500,72 86 190 36,3 40 45,4
500 450 10 700 647 745 3.419,85 65 140 40,9 40 45,4
560 450 10 700 647 746 6.763,73 91 200 40,9 40 50,8
560 500 10 700 647 747 5.457,73 70 150 45,4 40 50,8
630 500 10 700 647 748 7.931,79 99 220 45,4 40 57,2
630 560 10 700 647 749 5.626,61 84 170 50,8 40 57,2

408
