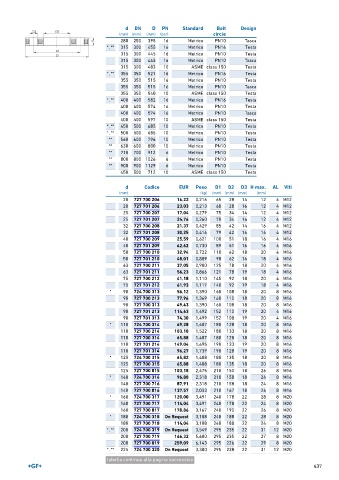

P. 437
d DN D PN Standard Bolt Design
(mm) (mm) (mm) (bar) circle
280 250 395 16 Metrico PN10 Tasca
*, ** 315 300 455 16 Metrico PN16 Testa
315 300 445 16 Metrico PN10 Testa
315 300 445 16 Metrico PN10 Tasca
315 300 483 10 ASME class 150 Testa
*, ** 355 350 521 16 Metrico PN16 Testa
355 350 515 16 Metrico PN10 Testa
355 350 515 16 Metrico PN10 Tasca
355 350 540 10 ASME class 150 Testa
*, ** 400 400 582 16 Metrico PN16 Testa
400 400 574 16 Metrico PN10 Testa
400 400 574 16 Metrico PN10 Tasca
400 400 597 10 ASME class 150 Testa
*, ** 450 500 685 10 Metrico PN10 Testa
*, ** 500 500 685 10 Metrico PN10 Testa
** 560 600 796 10 Metrico PN10 Testa
** 630 600 800 10 Metrico PN10 Testa
** 710 700 912 6 Metrico PN10 Testa
** 800 800 1026 6 Metrico PN10 Testa
** 900 900 1129 6 Metrico PN10 Testa
450 500 712 10 ASME class 150 Testa
d Codice EUR Peso D1 D2 D3 H max. AL Viti
(mm) (kg) (mm) (mm) (mm) (mm)
20 727 700 206 16,22 0,216 65 28 14 12 4 M12
20 727 701 206 23,03 0,213 60 28 16 12 4 M12
25 727 700 207 17,04 0,279 75 34 14 12 4 M12
25 727 701 207 24,76 0,260 70 34 16 12 4 M12
32 727 700 208 21,37 0,429 85 42 14 16 4 M12
32 727 701 208 30,25 0,416 79 42 16 16 4 M12
40 727 700 209 25,59 0,621 100 51 18 16 4 M16
40 727 701 209 42,62 0,730 89 51 16 16 4 M16
50 727 700 210 32,94 0,722 110 62 18 20 4 M16
50 727 701 210 48,01 0,809 98 62 16 18 4 M16
63 727 700 211 37,05 0,900 125 78 18 20 4 M16
63 727 701 211 56,23 0,866 121 78 19 18 4 M16
75 727 700 212 41,18 1,110 145 92 18 20 4 M16
75 727 701 212 61,93 1,117 140 92 19 18 4 M16
* 90 724 700 313 56,12 1,390 160 108 18 20 8 M16
90 727 700 213 77,96 1,369 160 110 18 20 8 M16
90 727 700 313 49,43 1,390 160 108 18 20 8 M16
90 727 701 213 114,63 1,492 152 110 19 20 4 M16
90 727 701 313 74,30 1,499 152 108 19 20 4 M16
* 110 724 700 314 69,28 1,407 180 128 18 20 8 M16
110 727 700 214 103,18 1,522 180 133 18 20 8 M16
110 727 700 314 65,88 1,407 180 128 18 20 8 M16
110 727 701 214 149,04 1,695 190 133 19 20 8 M16
110 727 701 314 96,27 1,739 190 128 19 20 8 M16
* 125 724 700 315 65,82 1,408 180 135 18 20 8 M16
125 727 700 315 65,88 1,408 180 135 18 20 8 M16
125 727 700 815 103,18 2,475 210 150 18 26 8 M16
* 140 724 700 316 96,88 2,318 210 158 18 24 8 M16
140 727 700 716 87,91 2,318 210 158 18 24 8 M16
140 727 700 816 137,57 2,033 210 167 18 26 8 M16
* 160 724 700 317 120,00 3,491 240 178 22 28 8 M20
160 727 700 717 114,04 3,491 240 178 22 24 8 M20
160 727 700 817 178,86 3,167 240 190 22 26 8 M20
* 180 724 700 318 On Request 3,108 240 188 22 28 8 M20
180 727 700 718 114,04 3,108 240 188 22 24 8 M20
*, ** 200 724 700 319 On Request 3,549 295 235 22 31 12 M20
200 727 700 719 166,32 5,600 295 235 22 27 8 M20
200 727 700 819 259,09 6,143 295 226 22 29 8 M20
*, ** 225 724 700 320 On Request 3,380 295 238 22 31 12 M20
tabella continua alla pagina successiva
