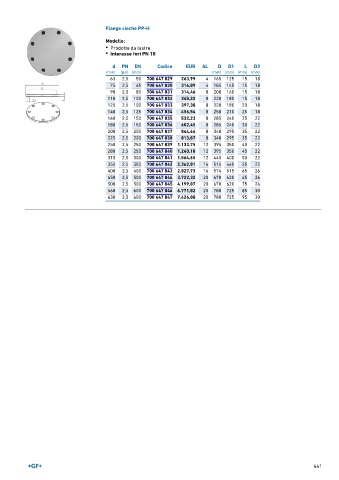

Page 441 - GEORGFISCHER - LISTINO 896

Flange cieche PP-H
Modello:
• Prodotte da lastre
• Interasse fori PN 10

d PN DN Codice EUR AL D D1 L D3
(mm) (psi) (mm) (mm) (mm) (mm) (mm)
63 2,5 50 700 647 829 263,99 4 165 125 15 18
75 2,5 65 700 647 830 316,09 4 185 145 15 18
90 2,5 80 700 647 831 314,46 8 200 160 15 18
110 2,5 100 700 647 832 345,22 8 220 180 15 18
125 2,5 100 700 647 833 397,38 8 220 180 20 18
140 2,5 125 700 647 834 456,54 8 250 210 25 18
160 2,5 150 700 647 835 532,23 8 285 240 25 22
180 2,5 150 700 647 836 602,45 8 285 240 30 22
200 2,5 200 700 647 837 844,64 8 340 295 35 22
225 2,5 200 700 647 838 813,87 8 340 295 35 22
250 2,5 250 700 647 839 1.133,75 12 395 350 40 22
280 2,5 250 700 647 840 1.240,18 12 395 350 45 22
315 2,5 300 700 647 841 1.564,65 12 445 400 50 22
355 2,5 350 700 647 842 2.362,01 16 515 460 55 22
400 2,5 400 700 647 843 2.827,73 16 574 515 65 26
450 2,5 500 700 647 844 3.722,32 20 670 620 65 26
500 2,5 500 700 647 845 4.199,07 20 670 620 75 26
560 2,5 600 700 647 846 6.771,82 20 780 725 85 30
630 2,5 600 700 647 847 7.426,08 20 780 725 95 30

441
