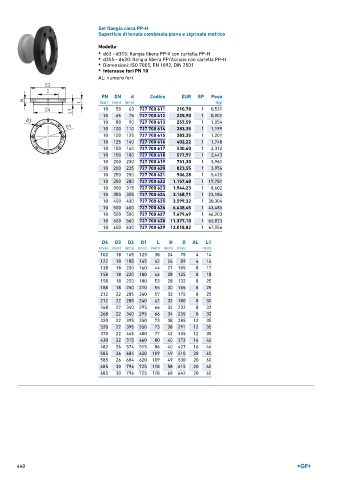

Set flangia cieca PP-H
Superficie di tenuta combinata piana e zigrinata metrico

Modello:
• d63 - d315: flangia libera PP-V con cartella PP-H
• d355 - d630: flangia libera PP/Acciaio con cartella PP-H
• Dimensioni: ISO 7005, EN 1092, DIN 2501
• Interasse fori PN 10

AL: numero fori

PN DN d Codice EUR SP Peso
(bar) (mm) (mm) (kg)
10 50 63 727 700 611 210,78 1 0,531
10 65 75 727 700 612 225,90 1 0,901
10 80 90 727 700 613 257,59 1 1,054
10 100 110 727 700 614 283,35 1 1,199
10 100 125 727 700 615 283,35 1 1,201
10 125 140 727 700 616 402,22 1 1,748
10 150 160 727 700 617 530,60 1 2,312
10 150 180 727 700 618 577,97 1 2,443
10 200 200 727 700 619 751,30 1 3,961
10 200 225 727 700 620 823,55 1 3,956
10 250 250 727 700 621 906,28 1 5,425
10 250 280 727 700 622 1.157,48 1 19,781
10 300 315 727 700 623 1.944,23 1 8,602
10 350 355 727 700 624 3.148,71 1 23,184
10 400 400 727 700 625 3.599,32 1 30,304
10 500 450 727 700 626 6.438,45 1 43,485
10 500 500 727 700 627 7.479,49 1 46,203
10 600 560 727 700 628 11.377,10 1 65,823
10 600 630 727 700 629 12.018,82 1 67,056

D4 D3 D2 D1 L H D AL L1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
102 18 165 125 38 24 75 4 14
122 18 185 145 42 26 89 4 16
138 18 200 160 44 27 105 8 17
158 18 220 180 46 28 125 8 18
158 18 220 180 53 28 132 8 25
188 18 250 210 55 30 155 8 25
212 22 285 240 57 32 175 8 25
212 22 285 240 62 32 180 8 30
268 22 340 295 66 34 232 8 32
268 22 340 295 66 34 235 8 32
320 22 395 350 73 38 285 12 35
320 22 395 350 73 38 291 12 35
370 22 445 400 77 42 335 12 35
430 22 515 460 80 40 373 16 40
482 26 574 515 86 40 427 16 46
585 26 684 620 109 49 510 20 60
585 26 684 620 109 49 530 20 60
685 30 796 725 118 58 615 20 60
685 30 796 725 128 68 642 20 60
