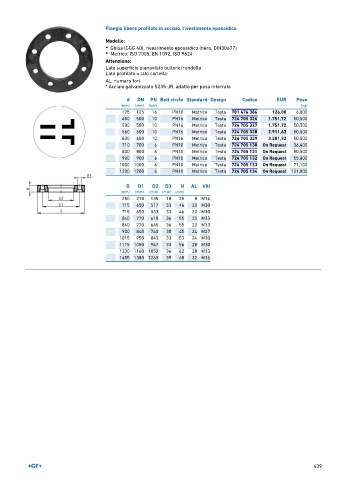

Page 439 - GEORGFISCHER - LISTINO 896

Flangia libera profilato in acciaio, rivestimento epossidico
Modello:
• Ghisa (GGG 40), rivestimento epossidico (nero, DIN30677)
• Metrico: ISO 7005, EN 1092, ISO 9624

Attenzione:
Lato superficie piana=lato bullone/rondella
Lato profilato = lato cartella

AL: numero fori
* Acciaio galvanizzato S235-JR, adatto per posa interrata

d DN PN Bolt circle Standard Design Codice EUR Peso
(mm) (mm) (bar) (kg)
125 125 16 PN10 Metrico Testa 701 474 386 126,00 6,000
450 500 10 PN16 Metrico Testa 724 705 326 1.751,72 50,500
500 500 10 PN16 Metrico Testa 724 705 327 1.751,72 50,500
560 600 10 PN16 Metrico Testa 724 705 328 2.911,63 50,500
630 600 10 PN16 Metrico Testa 724 705 329 3.281,32 50,500
710 700 6 PN10 Metrico Testa 724 705 130 On Request 36,400
800 800 6 PN10 Metrico Testa 724 705 131 On Request 50,500
900 900 6 PN10 Metrico Testa 724 705 132 On Request 55,800
1000 1000 6 PN10 Metrico Testa 724 705 133 On Request 71,100
1200 1200 6 PN10 Metrico Testa 724 705 134 On Request 101,000

D D1 D2 D3 H AL Viti
(mm) (mm) (mm) (mm) (mm)
250 210 135 18 25 8 M16
715 650 517 33 46 20 M30
715 650 533 33 46 20 M30
840 770 618 36 55 20 M33
840 770 645 36 55 20 M33
900 840 740 30 45 24 M27
1015 950 843 33 53 24 M30
1115 1050 947 33 56 28 M30
1230 1160 1050 36 62 28 M33
1455 1380 1260 39 68 32 M36
