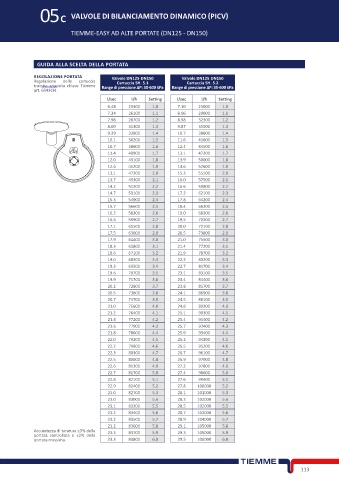

Page 127 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE
P. 127
05C VALVOLE DI BILANCIAMENTO DINAMICO (PICV)
TIEMME-EASY AD ALTE PORTATE (DN125 - DN150)
GUIDA ALLA SCELTA DELLA PORTATA
REGOLAZIONE PORTATA Valvole DN125-DN150 Valvole DN125-DN150
Regolazione della cartuccia Cartuccia SH. 5.1 Cartuccia SH. 5.2
tramite apposita chiave Tiemme Range di pressione ΔP: 30-600 kPa Range di pressione ΔP: 35-600 kPa
art. 6543CH.
l/sec l/h Setting l/sec l/h Setting
6.48 23300 1.0 7.10 25600 1.0
7.24 26100 1.1 8.06 29000 1.1
7.98 28700 1.2 8.98 32300 1.2
8.69 31300 1.3 9.87 35500 1.3
9.39 33800 1.4 10.7 38600 1.4
10.1 36200 1.5 11.6 41600 1.5
10.7 38600 1.6 12.4 44500 1.6
11.4 40900 1.7 13.1 47300 1.7
12.0 43100 1.8 13.9 50000 1.8
12.6 45200 1.9 14.6 52600 1.9
13.1 47300 2.0 15.3 55100 2.0
13.7 49300 2.1 16.0 57500 2.1
14.2 51200 2.2 16.6 59800 2.2
14.7 53100 2.3 17.2 62100 2.3
15.3 54900 2.4 17.8 64200 2.4
15.7 56600 2.5 18.4 66300 2.5
16.2 58300 2.6 19.0 68300 2.6
16.6 59900 2.7 19.5 70200 2.7
17.1 61500 2.8 20.0 72100 2.8
17.5 63000 2.9 20.5 73800 2.9
17.9 64400 3.0 21.0 75500 3.0
18.3 65800 3.1 21.4 77200 3.1
18.6 67100 3.2 21.9 78700 3.2
19.0 68300 3.3 22.3 80200 3.3
19.3 69500 3.4 22.7 81700 3.4
19.6 70700 3.5 23.1 83100 3.5
19.9 71700 3.6 23.4 84400 3.6
20.2 72800 3.7 23.8 85700 3.7
20.5 73800 3.8 24.1 86900 3.8
20.7 74700 3.9 24.5 88100 3.9
21.0 75600 4.0 24.8 89200 4.0
21.2 76400 4.1 25.1 90300 4.1
21.4 77200 4.2 25.4 91400 4.2
21.6 77900 4.3 25.7 92400 4.3
21.8 78600 4.4 25.9 93400 4.4
22.0 79200 4.5 26.2 94300 4.5
22.2 79800 4.6 26.5 95200 4.6
22.3 80300 4.7 26.7 96100 4.7
22.5 80800 4.8 26.9 97000 4.8
22.6 81300 4.9 27.2 97800 4.9
22.7 81700 5.0 27.4 98600 5.0
22.8 82100 5.1 27.6 99400 5.1
22.9 82400 5.2 27.8 100000 5.2
23.0 82700 5.3 28.1 101000 5.3
23.0 83000 5.4 28.3 102000 5.4
23.1 83200 5.5 28.5 102000 5.5
23.2 83400 5.6 28.7 103000 5.6
23.2 83500 5.7 28.9 104000 5.7
23.2 83600 5.8 29.1 105000 5.8
Accuratezza di taratura ±5% della 23.3 83700 5.9 29.3 105000 5.9
portata controllata o ±2% della
portata massima. 23.3 83800 6.0 29.5 106000 6.0
113
