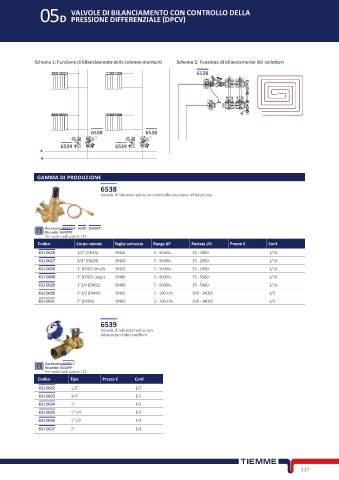

Page 131 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE
P. 131
VALVOLE DI BILANCIAMENTO CON CONTROLLO DELLA
05D PRESSIONE DIFFERENZIALE (DPCV)
Schema 1: Funzione di bilanciamento delle colonne montanti Schema 2: Funzione di bilanciamento dei collettori
RADIANTE BT
6538
6538 6538
6539 6539
GAMMA DI PRODUZIONE
6538
Valvola di bilanciamento con controllo pressione differenziale
Accessori: 6543CH - 6539 - 6535ET
Ricambi: 6542PP
Per codici vedi pagina 123
Codice Corpo valvola Taglia cartuccia Range ΔP Portata l/h Prezzo € Conf.
651 0626 1/2” (DN15) DN20 5 - 50 kPa 15 - 2000 1/10
651 0627 3/4” (DN20) DN20 5 - 50 kPa 15 - 2000 1/10
651 0628 1” (DN25 Small) DN20 5 - 50 kPa 15 - 2000 1/10
651 0898 1” (DN25 Large) DN40 5 - 60 kPa 15 - 5980 1/10
651 0629 1”1/4 (DN32) DN40 5 - 60 kPa 15 - 5980 1/10
651 0630 1”1/2 (DN40) DN50 5 - 100 kPa 200 - 14000 1/3
651 0631 2” (DN50) DN50 5 - 100 kPa 200 - 14000 1/3
6539
Valvola di bilanciamento con
attacco per tubo capillare
Accessori: 6535ET
Ricambi: 6535PP
Per codici vedi pagina 123
Codice Tipo Prezzo € Conf.
651 0632 1/2” 1/5
651 0633 3/4” 1/5
651 0634 1” 1/5
651 0635 1”1/4 1/5
651 0636 1”1/2 1/4
651 0637 2” 1/4
117
