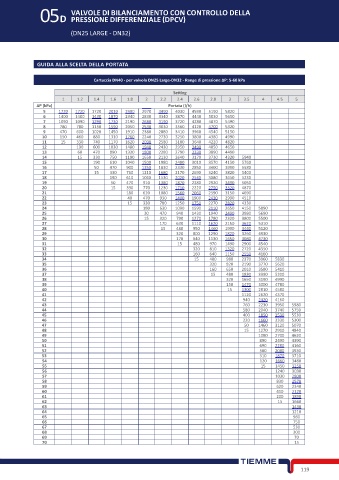

Page 133 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE
P. 133
VALVOLE DI BILANCIAMENTO CON CONTROLLO DELLA
05D PRESSIONE DIFFERENZIALE (DPCV)
(DN25 LARGE - DN32)
GUIDA ALLA SCELTA DELLA PORTATA
Cartuccia DN40 - per valvola DN25 Large-DN32 - Range di pressione ΔP: 5-60 kPa
Setting
1 1.2 1.4 1.6 1.8 2 2.2 2.4 2.6 2.8 3 3.5 4 4.5 5
ΔP (kPa) Portata (l/h)
5 1720 1720 1720 2010 2480 2970 3490 4030 4590 5190 5820
6 1400 1400 1430 1870 2340 2830 3340 3870 4440 5030 5650
7 1090 1090 1290 1730 2190 2680 3190 3720 4280 4870 5490
8 780 780 1150 1590 2050 2530 3030 3560 4120 4700 5320
9 470 600 1020 1450 1910 2380 2880 3410 3960 4540 5150
10 150 460 880 1310 1760 2240 2730 3250 3800 4380 4990
11 15 330 740 1170 1620 2090 2580 3100 3640 4220 4820
12 190 600 1030 1480 1940 2430 2950 3490 4050 4650
13 60 470 890 1330 1800 2280 2790 3330 3890 4490
14 15 330 750 1190 1650 2130 2640 3170 3730 4320 5940
15 190 610 1040 1500 1980 2480 3010 3570 4150 5760
16 50 470 900 1350 1830 2330 2850 3400 3990 5580
17 15 330 760 1210 1680 2170 2690 3240 3820 5400
18 190 610 1060 1530 2020 2540 3080 3650 5230
19 50 470 910 1380 1870 2380 2920 3490 5050
20 15 330 770 1230 1710 2220 2750 3320 4870
21 180 620 1080 1560 2060 2590 3150 4690
22 40 470 930 1400 1900 2430 2990 4510
23 15 330 780 1250 1750 2270 2820 4330
24 180 630 1090 1590 2110 2650 4150 5890
25 30 470 940 1430 1940 2490 3980 5690
26 15 320 790 1270 1780 2320 3800 5500
27 170 630 1110 1620 2150 3620 5310
28 15 480 950 1460 1990 3440 5120
29 320 800 1290 1820 3260 4930
30 170 640 1130 1650 3080 4730
31 15 480 970 1490 2900 4540
32 320 810 1320 2720 4350
33 160 640 1150 2550 4160
34 15 480 980 2370 3960 5830
35 320 820 2190 3770 5620
36 160 650 2010 3580 5410
37 15 480 1830 3390 5200
38 320 1650 3190 4990
39 150 1470 3000 4780
40 15 1300 2810 4580
41 1120 2620 4370
42 940 2420 4160
43 760 2230 3950 5980
44 580 2040 3740 5750
45 400 1850 3530 5530
46 220 1660 3330 5300
47 50 1460 3120 5070
48 15 1270 2910 4840
49 1080 2700 4620
50 890 2490 4390
51 690 2280 4160
52 500 2080 3930
53 310 1870 3710
54 120 1660 3480
55 15 1450 3250
56 1240 3030
57 1030 2800
58 830 2570
59 620 2340
60 410 2120
61 200 1890
62 15 1660
63 1430
64 1210
65 980
66 750
67 530
68 300
69 70
70 15
