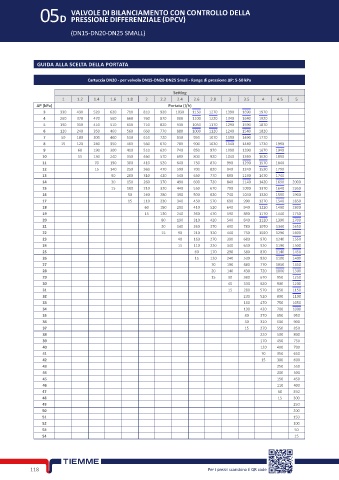

Page 132 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

VALVOLE DI BILANCIAMENTO CON CONTROLLO DELLA
05D PRESSIONE DIFFERENZIALE (DPCV)

(DN15-DN20-DN25 SMALL)

GUIDA ALLA SCELTA DELLA PORTATA

Cartuccia DN20 - per valvola DN15-DN20-DN25 Small - Range di pressione ΔP: 5-50 kPa

Setting
1 1.2 1.4 1.6 1.8 2 2.2 2.4 2.6 2.8 3 3.5 4 4.5 5
ΔP (kPa) Portata (l/h)
3 330 430 520 620 710 810 920 1030 1150 1270 1390 1690 1970
4 260 370 470 560 660 760 870 980 1100 1220 1340 1640 1920
5 190 310 410 510 610 710 820 930 1050 1170 1290 1590 1870
6 120 240 350 460 560 660 770 880 1000 1120 1240 1540 1820
7 50 180 300 400 510 610 720 830 950 1070 1190 1490 1770
8 15 120 240 350 460 560 670 780 900 1020 1140 1440 1720 1990
9 60 190 300 410 510 620 740 850 970 1090 1390 1670 1940
10 15 130 240 350 460 570 690 800 920 1040 1340 1620 1890
11 70 190 300 410 520 640 750 870 990 1290 1570 1840
12 15 140 250 360 470 590 700 820 940 1240 1520 1790
13 90 200 310 420 540 650 770 890 1190 1470 1740
14 30 150 260 370 490 600 720 840 1140 1420 1690 2000
15 15 100 210 320 440 550 670 790 1090 1370 1640 1950
16 50 160 280 390 500 620 740 1040 1320 1590 1900
17 15 110 230 340 450 570 690 990 1270 1540 1850
18 60 180 290 410 520 640 940 1220 1490 1800
19 15 130 240 360 470 590 890 1170 1440 1750
20 80 190 310 420 540 840 1120 1390 1700
21 30 140 260 370 490 780 1070 1340 1650
22 15 90 210 320 440 730 1020 1290 1600
23 40 160 270 390 680 970 1240 1550
24 15 110 220 340 630 920 1190 1500
25 60 170 290 580 870 1140 1450
26 15 120 240 530 820 1100 1400
27 70 190 480 770 1050 1350
28 20 140 430 720 1000 1300
29 15 90 380 670 950 1250
30 40 330 620 900 1200
31 15 280 570 850 1150
32 230 520 800 1100
33 180 470 750 1050
34 130 420 700 1000
35 80 370 650 950
36 30 320 600 900
37 15 270 550 850
38 220 500 800
39 170 450 750
40 120 400 700
41 70 350 650
42 15 300 600
43 250 550
44 200 500
45 150 450
46 110 400
47 60 350
48 15 300
49 250
50 200
51 150
52 100
53 50
54 15
