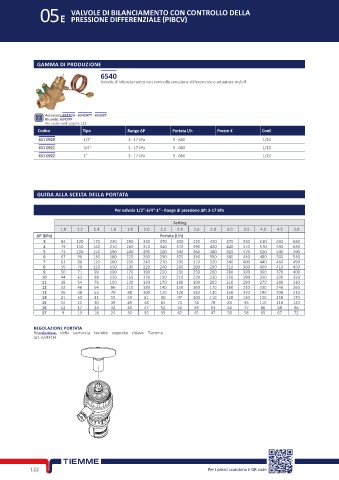

Page 136 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

VALVOLE DI BILANCIAMENTO CON CONTROLLO DELLA
05E PRESSIONE DIFFERENZIALE (PIBCV)

GAMMA DI PRODUZIONE

6540
Valvola di bilanciamento con controllo pressione differenziale e attuatore on/off

Accessori: 6543CH - 6542ATT - 6535ET
Ricambi: 6542PP
Per codici vedi pagina 123
Codice Tipo Range ΔP Portata l/h Prezzo € Conf.
651 0920 1/2” 3 - 17 kPa 9 - 680 1/10
651 0921 3/4” 3 - 17 kPa 9 - 680 1/10
651 0922 1” 3 - 17 kPa 9 - 680 1/10

GUIDA ALLA SCELTA DELLA PORTATA

Per valvola 1/2"-3/4"-1" - Range di pressione ΔP: 3-17 kPa

Setting
1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.5 4.0 4.5 5.0
ΔP (kPa) Portata (l/h)
3 84 120 170 230 280 330 370 400 420 450 470 550 610 630 680
4 79 110 160 210 260 310 340 370 390 420 440 510 570 590 630
5 73 100 150 190 240 290 320 340 360 380 410 470 520 540 590
6 67 96 130 180 220 260 290 320 330 350 380 440 480 500 540
7 61 88 120 160 200 240 270 290 310 320 340 400 440 460 490
8 55 79 110 150 190 220 240 260 280 290 310 360 400 410 450
9 50 71 99 130 170 190 220 230 250 260 280 320 360 370 400
10 44 63 88 120 150 170 190 210 220 230 250 280 320 330 350
11 38 54 76 100 130 150 170 180 190 200 210 250 270 280 310
12 32 46 64 86 110 130 140 150 160 170 180 210 230 240 260
13 26 38 53 70 88 100 120 120 130 140 150 170 190 200 210
14 21 30 41 55 69 81 90 97 100 110 120 130 150 150 170
15 15 21 30 39 49 58 65 70 74 78 83 96 110 110 120
16 12 17 24 32 40 47 52 56 59 63 66 77 86 88 96
17 9 13 18 24 30 35 39 42 45 47 50 58 65 67 72

REGOLAZIONE PORTATA
Regolazione della cartuccia tramite apposita chiave Tiemme
art. 6543CH.
