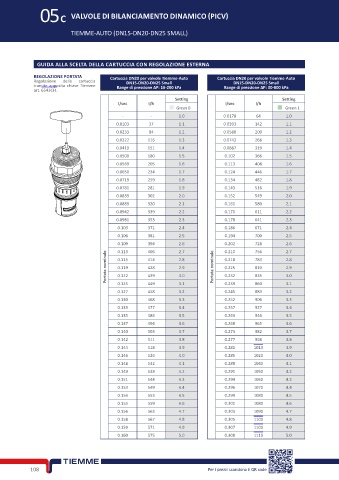

Page 122 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

05C VALVOLE DI BILANCIAMENTO DINAMICO (PICV)

TIEMME-AUTO (DN15-DN20-DN25 SMALL)

GUIDA ALLA SCELTA DELLA CARTUCCIA CON REGOLAZIONE ESTERNA

REGOLAZIONE PORTATA Cartuccia DN20 per valvole Tiemme-Auto Cartuccia DN20 per valvole Tiemme-Auto
Regolazione della cartuccia DN15-DN20-DN25 Small DN15-DN20-DN25 Small
tramite apposita chiave Tiemme Range di pressione ΔP: 16-200 kPa Range di pressione ΔP: 30-800 kPa
art. 6543CH.
Setting Setting
l/sec l/h l/sec l/h
Green 0 Green 1
- - 1.0 0.0178 64 1.0
0.0103 37 1.1 0.0393 142 1.1
0.0233 84 1.2 0.0580 209 1.2
0.0322 116 1.3 0.0743 268 1.3
0.0419 151 1.4 0.0887 319 1.4
0.0500 180 1.5 0.102 366 1.5
0.0569 205 1.6 0.113 408 1.6
0.0650 234 1.7 0.124 446 1.7
0.0719 259 1.8 0.134 482 1.8
0.0781 281 1.9 0.143 516 1.9
0.0839 302 2.0 0.152 549 2.0
0.0889 320 2.1 0.161 580 2.1
0.0942 339 2.2 0.170 611 2.2
0.0981 353 2.3 0.178 641 2.3
0.103 371 2.4 0.186 671 2.4
0.106 381 2.5 0.194 700 2.5
0.109 394 2.6 0.202 728 2.6
406
2.7
0.210
0.113
2.7
756
Portata nominale 0.115 414 2.8 Portata nominale 0.218 783 2.8
0.225
2.9
810
428
0.119
2.9
3.0
0.232
439
3.0
0.122
835
0.125
3.2
0.127 449 3.1 0.239 860 3.1
458
0.245
883
3.2
0.130 468 3.3 0.252 906 3.3
0.133 477 3.4 0.257 927 3.4
0.135 486 3.5 0.263 946 3.5
0.137 494 3.6 0.268 965 3.6
0.140 503 3.7 0.273 982 3.7
0.142 511 3.8 0.277 998 3.8
0.144 518 3.9 0.281 1010 3.9
0.146 526 4.0 0.285 1020 4.0
0.148 532 4.1 0.288 1040 4.1
0.149 538 4.2 0.291 1050 4.2
0.151 544 4.3 0.294 1060 4.3
0.153 549 4.4 0.296 1070 4.4
0.154 553 4.5 0.299 1080 4.5
0.155 559 4.6 0.301 1080 4.6
0.156 563 4.7 0.303 1090 4.7
0.158 567 4.8 0.305 1100 4.8
0.159 571 4.9 0.307 1100 4.9
0.160 575 5.0 0.308 1110 5.0

108 Per i prezzi scansiona il QR code
