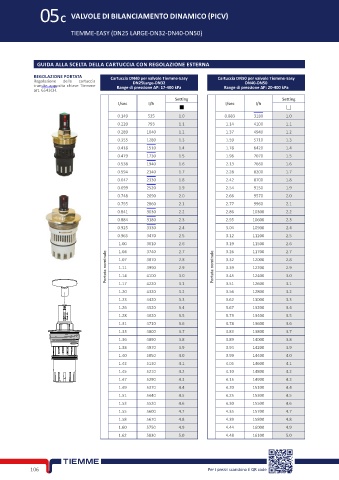

Page 120 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

05C VALVOLE DI BILANCIAMENTO DINAMICO (PICV)

TIEMME-EASY (DN25 LARGE-DN32-DN40-DN50)

GUIDA ALLA SCELTA DELLA CARTUCCIA CON REGOLAZIONE ESTERNA

REGOLAZIONE PORTATA Cartuccia DN40 per valvole Tiemme-Easy Cartuccia DN50 per valvole Tiemme-Easy
Regolazione della cartuccia DN25Large-DN32 DN40-DN50
tramite apposita chiave Tiemme Range di pressione ΔP: 17-400 kPa Range di pressione ΔP: 20-400 kPa
art. 6543CH.
Setting Setting
l/sec l/h l/sec l/h

0.149 535 1.0 0.883 3180 1.0
0.220 793 1.1 1.14 4100 1.1
0.289 1040 1.2 1.37 4940 1.2
0.355 1280 1.3 1.59 5710 1.3
0.418 1510 1.4 1.78 6420 1.4
0.479 1730 1.5 1.96 7070 1.5
0.538 1940 1.6 2.13 7660 1.6
0.594 2140 1.7 2.28 8200 1.7
0.647 2330 1.8 2.42 8700 1.8
0.699 2520 1.9 2.54 9150 1.9
0.748 2690 2.0 2.66 9570 2.0
0.795 2860 2.1 2.77 9960 2.1
0.841 3030 2.2 2.86 10300 2.2
0.884 3180 2.3 2.95 10600 2.3
0.925 3330 2.4 3.04 10900 2.4
0.965 3470 2.5 3.12 11200 2.5
1.00 3610 2.6 3.19 11500 2.6
1.04
3.26
11700
2.7
2.7
3740
Portata nominale 1.07 3870 2.8 Portata nominale 3.32 12000 2.8
12200
3990
1.11
2.9
2.9
3.39
1.14
3.45
3.0
3.0
4100
12400
1.17
3.2
1.20 4220 3.1 3.51 12600 3.1
3.56
12800
4320
3.2
1.23 4420 3.3 3.62 13000 3.3
1.26 4520 3.4 3.67 13200 3.4
1.28 4620 3.5 3.73 13400 3.5
1.31 4710 3.6 3.78 13600 3.6
1.33 4800 3.7 3.83 13800 3.7
1.36 4890 3.8 3.89 14000 3.8
1.38 4970 3.9 3.94 14200 3.9
1.40 5050 4.0 3.99 14400 4.0
1.43 5130 4.1 4.05 14600 4.1
1.45 5210 4.2 4.10 14800 4.2
1.47 5290 4.3 4.15 14900 4.3
1.49 5370 4.4 4.20 15100 4.4
1.51 5440 4.5 4.25 15300 4.5
1.53 5520 4.6 4.30 15500 4.6
1.55 5600 4.7 4.35 15700 4.7
1.58 5670 4.8 4.39 15800 4.8
1.60 5750 4.9 4.44 16000 4.9
1.62 5830 5.0 4.48 16100 5.0

106 Per i prezzi scansiona il QR code
