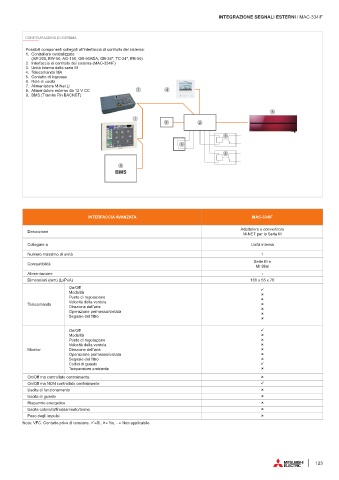

INTEGRAZIONE SEGNALI ESTERNI / MAC-334IF

CONFIGURAZIONE DI SISTEMA
Possibili componenti collegati all'interfaccia di controllo del sistema:
1. Controllore centralizzato
(AE-200, EW-50, AG-150, GB-50ADA, GB-24*, TC-24*, EB-50)
2. Interfaccia di controllo del sistema (MAC-334IF)
3. Unità interna della serie M
4. Telecomando MA
5. Contatto di ingresso
6. Relè di uscita
7. Alimentatore M-Net ()
8. Alimentatore esterno da 12 V CC 7 4
9. BMS (Tramite Pin BACNET)

3
1
8 2
6
5
6

9
BMS

INTERFACCIA AVANZATA MAC-334IF

Adattatore e convertitore
Descrizione
M-NET per la Serie M
Collegare a Unità interna
Numero massimo di unità 1
Serie M e
Compatibilità
Mr Slim
Alimentazione -
Dimensioni (mm) (LxPxA) 160 x 55 x 70
On/Off 
Modalità 
Punto di regolazione 
Velocità della ventola
Telecomando 
Direzione dell'aria 
Operazione permessa/vietata 
Segnale del filtro

On/Off 
Modalità 
Punto di regolazione 
Velocità della ventola 
Monitor Direzione dell'aria 
Operazione permessa/vietata 
Segnale del filtro 
Codici di guasto 
Temperature ambiente 
On/Off ma controllato centralmente 
On/Off ma NON controllato centralmente 
Uscita di funzionamento 
Uscita di guasto 
Risparmio energetico 
Uscita calore/raffreddamento/termo 
Peso degli impulsi 
Note: VFC: Contatto privo di tensione. =Sì, = No, - = Non applicabile
