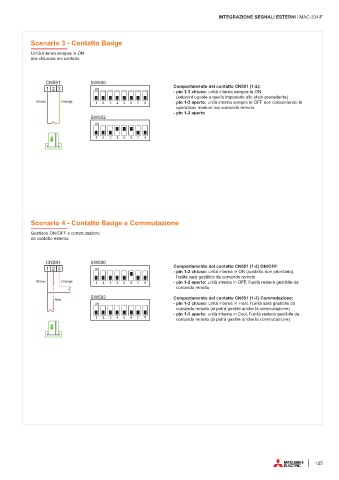

INTEGRAZIONE SEGNALI ESTERNI / MAC-334IF

Scenario 3 - Contatto Badge

Unità interna sempre in ON
alla chiusura del contatto

CN591 SW500
1 2 3 ON Comportamento del contatto CN591 (1-2):
- pin 1-3 chiuso: unità interna sempre in ON
(setpoint uguale a quello impostato allo stato precedente)
Brown Orange 1 2 3 4 5 6 7 8 - pin 1-3 aperto: unità interna sempre in OFF non consentendo le
operazioni manuali sul comando remoto
- pin 1-2 aperto
SW502
ON

1 2 3 4 5 6 7 8

Scenario 4 - Contatto Badge e Commutazione
Gestione ON/OFF e commutazione
da contatto esterno

CN591 SW500
1 2 3 ON Comportamento del contatto CN591 (1-2) ON/OFF:
- pin 1-2 chiuso: unità interna in ON (contatto non prioritario),
l’unità sarà gestibile da comando remoto
Brown Orange 1 2 3 4 5 6 7 8 - pin 1-2 aperto: unità interna in OFF, l’unità resterà gestibile da
comando remoto
SW502 Comportamento del contatto CN591 (1-3) Commutazione:
Red
ON - pin 1-3 chiuso: unità interna in Heat, l’unità sarà gestibile da
comando remoto (si potrà gestire anche la commutazione)
- pin 1-3 aperto: unità interna in Cool, l’unità resterà gestibile da
1 2 3 4 5 6 7 8 comando remoto (si potrà gestire anche la commutazione)
