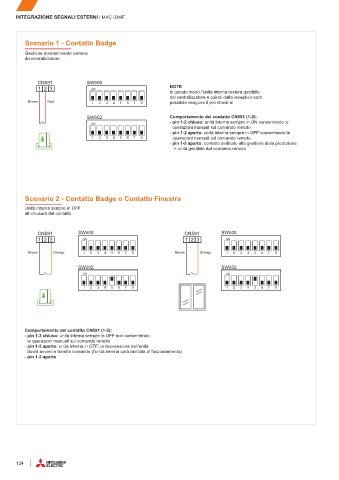

Page 126 - MITSUBISHIELECTRIC - SISTEMI DI CONTROLLO

INTEGRAZIONE SEGNALI ESTERNI / MAC-334IF

Scenario 1 - Contatto Badge

Gestione mantenimento camera
da centralizzatore

CN591 SW500
1 2 3 ON NOTE:
in questo modo l’unità interna resterà gestibile
dal centralizzatore e quindi dalla reception sarà
Brown Red 1 2 3 4 5 6 7 8 possibile eseguire il pre check-in

SW502 Comportamento del contatto CN591 (1-2):
ON - pin 1-2 chiuso: unità interna sempre in ON consentendo le
operazioni manuali sul comando remoto
- pin 1-2 aperto: unità interna sempre in OFF consentendo le
1 2 3 4 5 6 7 8 operazioni manuali sul comando remoto
- pin 1-3 aperto: contatto dedicato alla gestione della proibizione
-> unità gestibile dal comando remoto

Scenario 2 - Contatto Badge o Contatto Finestra

Unità interna sempre in OFF
all chiusura del contatto

CN591 SW500 CN591 SW500
1 2 3 ON 1 2 3 ON

Brown Orange 1 2 3 4 5 6 7 8 Brown Orange 1 2 3 4 5 6 7 8

SW502 SW502
ON ON
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

Comportamento del contatto CN591 (1-3):
- pin 1-3 chiuso: unità interna sempre in OFF non consentendo
le operazioni manuali sul comando remoto
- pin 1-3 aperto: unità interna in OFF; la riaccensione dell’unità
dovrà avvenire tramite comando (l’unità interna sarà abilitata al funzionamento)
- pin 1-2 aperto
