P. 124

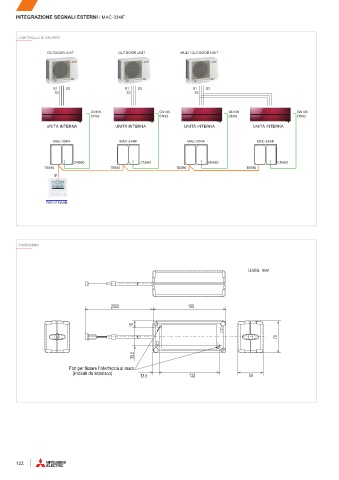

INTEGRAZIONE SEGNALI ESTERNI / MAC-334IF
CONTROLLO DI GRUPPO
OUTDOOR UNIT OUTDOOR UNIT MULTI OUTDOOR UNIT
S1 S3 S1 S3 S1 S3
S2 S2 S2
CN105 CN105 CN105 CN105
CN92 CN92 CN92 CN92
UNITÀ INTERNA UNITÀ INTERNA UNITÀ INTERNA UNITÀ INTERNA
MAC-334IF MAC-334IF MAC-334IF MAC-334IF
CN560 CN560 CN560 CN560
TB580 TB580 TB580 TB580
B
PAR-41MAAB
DIMENSIONI
Unità: mm
2000 160
15
70
¦
39.5
Fori per fissare l’interfaccia al muro
(indicati da asterisco) 13.5 132 54
122
