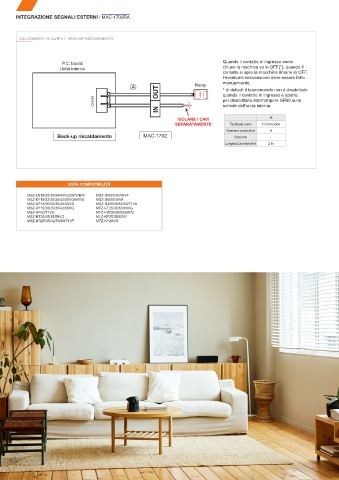

INTEGRAZIONE SEGNALI ESTERNI / MAC-1702RA

COLLEGAMENTI DI OUTPUT - BACK-UP RISCALDAMENTO

P.C. board Quando il contatto in ingresso viene
Unità interna chiuso la machina va in OFF(*), quando il
contatto si apre la macchina rimane in OFF,
l’eventuale riaccensione deve essere fatto
A Relay manualmente.
* di default il telecomando non è disabilitato
CN104 IN OUT quando il contatto in ingresso è aperto,
per disabilitarlo interrompere SR80 sulla
schede dell’unita interna.

ISOLARE I CAVI A
SEPARATAMENTE Tipologia cavo In dotazione
Numero conduttori 4
Back-up riscaldamento MAC-1702 Sezione -
Lunghezza massima 2 m

LISTA COMPATIBILITÀ
MSZ-LN18/25/35/50/60VG2W/V/B/R MSZ-DW25/35/50VF
MSZ-EF18/22/25/35/42/50VGW/B/S MSZ-DM25/35VA
MSZ-AP15/20/25/35/42/50VG MSZ-HJ25/35/50/60/71VA
MSZ-AY15/20/25/35/42/50VG MFZ-KT25/35/50/60VG
MSZ-AP60/71VG MFZ-KW25/35/50/60VG
MSZ-BT20/25/35/50VG MLZ-KP25/35/50VF
MSZ-HR25/35/42/50/60/71VF MFZ-KY20VG
