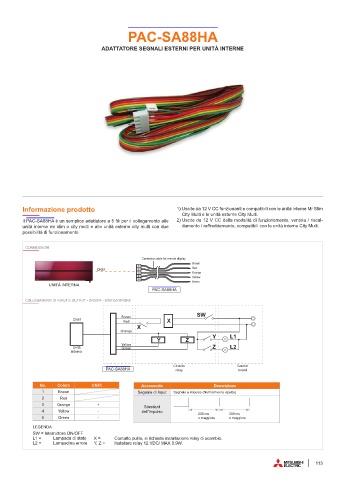

PAC-SA88HA
ADATTATORE SEGNALI ESTERNI PER UNITÀ INTERNE

Informazione prodotto 1) Uscite da 12 V CC funzionanti e compatibili con le unità interne Mr Slim
City Multi e le unità esterne City Multi.
Il PAC-SA88HA è un semplice adattatore a 5 fili per il collegamento alle 2) Uscite da 12 V CC della modalità di funzionamento, ventola / riscal-
unità interne mr slim o city multi e alle unità esterne city multi con due damento / raffreddamento, compatibili con le unità interne City Multi.
possibilità di funzionamento

CONNESSIONI
Connector cable for remote display
Brown
CN51 Red
Orange
Yellow
Green
UNITÀ INTERNA
PAC-SA88HA
COLLEGAMENTI DI INPUT E OUTPUT - ON/OFF - STATO/ERRORE

SW
Brown
CN51 X
Red
X
Orange
Y L1
Y Z
Yellow
Unità Green Z L2
interna
Circuito Control
PAC-SA88HA relay board

No. Colore CN51 Accessorio Descrizione
1 Brown Segnale di Input Segnale a impulso (Normalmente aperto)
2 Red
3 Orange + Standard
4 Yellow - dell'Impulso 200 ms 200 ms
5 Green - o maggiore o maggiore
LEGENDA
SW = Interruttore ON/OFF
L1 = Lampada di stato X = Contatto pulito, si richiede installazione relay di scambio.
L2 = Lampadina errore Y, Z = Installare relay 12 VDC/ MAX 0.9W.
