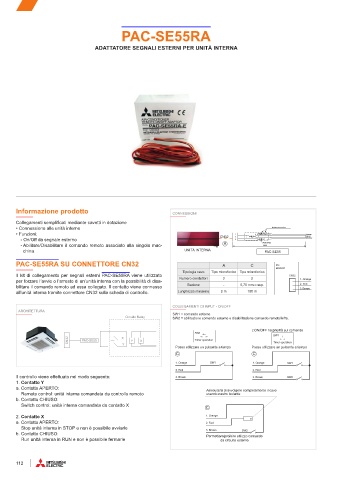

PAC-SE55RA
ADATTATORE SEGNALI ESTERNI PER UNITÀ INTERNA

Informazione prodotto CONNESSIONI

Collegamenti semplificati mediante cavetti in dotazione
• Connessione alle unità interne Isolamento termico
• Funzioni: CN32 1 Arancio
Rosso
- On/Off da segnale esterno 2 3 Marrone
- Abilitare/Disabilitare il comando remoto associato alla singola mac- A Resistenza
2000
china. UNITÀ INTERNA PAC SE55
PAC-SE55RA SU CONNETTORE CN32 A C PC
BOARD
Tipologia cavo Tipo microfonico Tipo microfonico
Il kit di collegamento per segnali esterni PAC-SE55RA viene utilizzato Numero conduttori 3 2 CN32
per forzare l’avvio o l’arresto di un’unità interna con la possibilità di disa- 1. Orange
2. Red
bilitare il comando remoto ad essa collegato. Il contatto viene connesso Sezione - 0,75 mm o sup. 3. Brown
all’unità interna tramite connettore CN32 sulla scheda di controllo. Lunghezza massima 2 m 100 m

COLLEGAMENTI DI INPUT - ON/OFF
ARCHITETTURA SW1 = comando esterno
Circuito Relay SW2 = abilitazione comando esterno e disabilitazione comando remoto/infra.

L'ON/OFF ha priorità sul comando
SW1
SW1
CN32 PAC-SE55 X Y X Timer operation Timer operation
Y
Posso utilizzare un pulsante a tempo Posso utilizzare un pulsante a tempo
C C
1. Orange SW1 1. Orange SW1
2. Red 2. Red
Il controllo viene effettuato nel modo seguente: 3. Brown 3. Brown SW2
1. Contatto Y
a. Contatto APERTO: Assicurarsi di avvolgere completamente il cavo
Remote control: unità interna comandata da controllo remoto usando nastro isolante
b. Contatto CHIUSO:
Switch control: unità interna comandata da contatto X
C
2. Contatto X 1. Orange
a. Contatto APERTO: 2. Red
Stop unità interna in STOP e non è possibile avviarle 3. Brown
SW2
b. Contatto CHIUSO: Permettere/proibire utilizzo comando
Run unità interna in RUN e non è possibile fermarle da circuito esterno
