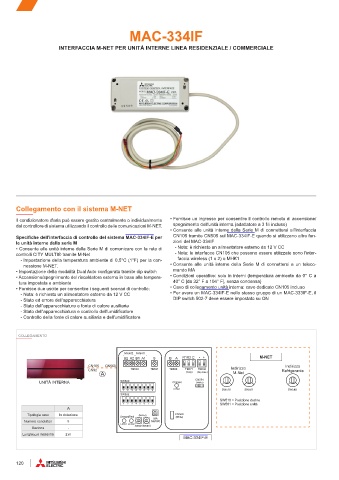

Page 122 - MITSUBISHIELECTRIC - SISTEMI DI CONTROLLO

MAC-334IF
INTERFACCIA M-NET PER UNITÀ INTERNE LINEA RESIDENZIALE / COMMERCIALE

Collegamento con il sistema M-NET

Il condizionatore d'aria può essere gestito centralmente o individualmente • Fornisce un ingresso per consentire il controllo remoto di accensione/
dal controllore di sistema utilizzando il controllo delle comunicazioni M-NET. spegnimento dell'unità interna (adattatore a 3 fili incluso)
• Consente alle unità interne della Serie M di connettersi all'interfaccia
Specifiche dell'interfaccia di controllo del sistema MAC-334IF-E per CN105 tramite CN505 sul MAC-334IF-E quando si utilizzano altre fun-
le unità interne della serie M zioni del MAC-334IF
• Consente alle unità interne della Serie M di comunicare con la rete di - Nota: è richiesto un alimentatore esterno da 12 V CC
controlli CITY MULTI® tramite M-Net - Nota: le interfacce CN105 che possono essere utilizzate sono l'inter-
- Impostazione della temperatura ambiente di 0,5°C (1°F) per la con- faccia wireless (1 o 2) o MHK1
nessione M-NET. • Consente alle unità interne della Serie M di connettersi a un teleco-
• Impostazione della modalità Dual Auto configurata tramite dip switch mando MA
• Accensione/spegnimento del riscaldatore esterno in base alla tempera- • Condizioni operative: solo in interni (temperatura ambiente da 0° C a
tura impostata e ambiente 40° C [da 32° F a 104° F], senza condensa)
• Fornisce due uscite per consentire i seguenti scenari di controllo: • Cavo di collegamento unità interna: cavo dedicato CN105 incluso
- Nota: è richiesto un alimentatore esterno da 12 V CC • Per avere un MAC-334IF-E nello stesso gruppo di un MAC-333IF-E, il
- Stato ed errore dell'apparecchiatura DIP switch 502-7 deve essere impostato su ON
- Stato dell'apparecchiatura e fonte di calore ausiliaria
- Stato dell'apparecchiatura e controllo dell'umidificatore
- Controllo della fonte di calore ausiliaria e dell'umidificatore

COLLEGAMENTO

M-Net2 M-Net1
B2 A2 B1 A1 S B A R1R2 C - + M-NET
CN105 CN560 Indirizzo
CN92 TB520 TB521 TB580 TB571 TB530 Indirizzo Refrigerante
A (Grey) (Sky Blue) M-Net
UNITÀ INTERNA SW500 (Orange) CN591
(White)
3 2 1
1 2 3 4 5 6 7 8 LE581 SW510 SW501 SW580
SW502
SW510 = Posizione decine
1 2 3 4 5 6 7 8 SW501 = Posizione unità
A
Tipologia cavo In dotazione (Orange)(Red) (M-Net) CN560
(White)
MA
Numero conduttori 5 SW580
LE501 LE502
Sezione - SW501SW510
Lunghezza massima 2 m
MAC-334IF-E
