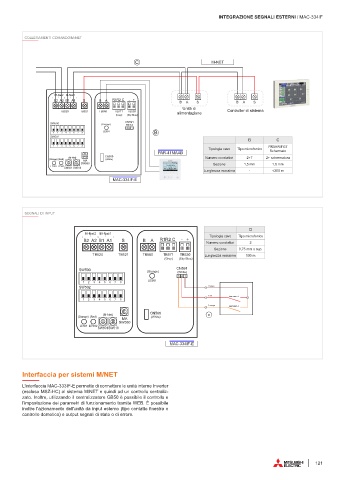

INTEGRAZIONE SEGNALI ESTERNI / MAC-334IF

COLLEGAMENTI COMANDO/M-NET

C M-NET

M-Net2 M-Net1
B2 A2 B1 A1 S B A R1R2 C - + B A S B A S
Unità di
TB520 TB521 TB580 TB571 TB530 Controller di sistema
(Grey) (Sky Blue) alimentazione
SW500 (Orange) CN591
(White)
3 2 1
1 2 3 4 5 6 7 8 LE581 B
SW502
B C
1 2 3 4 5 6 7 8 FR0HR/FG7
Tipologia cavo Tipo microfonico
PAR-41MAAB Schermato
CN560
(M-Net) Numero conduttori 2+T 2+ schermatura
(Orange) (Red) MA (White)
SW580 Sezione 1,5 mm 1,5 mm
LE501 LE502
SW501 SW510
Lunghezza massima - <200 m
MAC-334IF-E

SEGNALI DI INPUT

D
M-Net2 M-Net1 Tipologia cavo Tipo microfonico
B2 A2 B1 A1 S B A R1R2 C - + Numero conduttori 2
Sezione 0,75 mm o sup.
TB520 TB521 TB580 TB571 TB530 Lunghezza massima 100 m
(Grey) (Sky Blue)

SW500 (Orange) CN591
(White)
3 2 1
LE581
1 2 3 4 5 6 7 8
SW502 1 brown
2 red Interruttore 1
1 2 3 4 5 6 7 8
3 orange
Interruttore 2
CN560
(M-Net) D
(Orange) (Red) MA (White)
SW580
LE501 LE502
SW501SW510
MAC-334IF-E

Interfaccia per sistemi M/NET

L’interfaccia MAC-333IF-E permette di connettere le unità interne Inverter
(escluso MSZ-HC) al sistema M/NET e quindi ad un controllo centraliz-
zato. Inoltre, utilizzando il centralizzatore GB50 è possibile il controllo e
l’impostazione dei parametri di funzionamento tramite WEB. È possibile
inoltre l'azionamento dell'unità da input esterno (tipo contatto finestra o
controllo domotico) e output segnali di stato o di errore.
