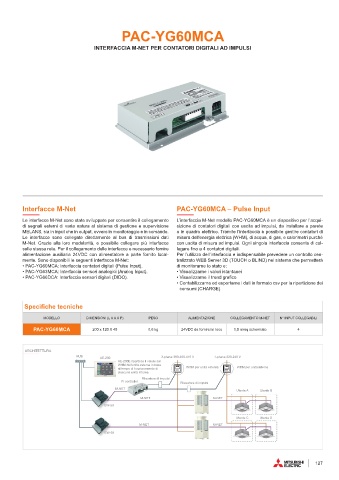

PAC-YG60MCA
INTERFACCIA M-NET PER CONTATORI DIGITALI AD IMPULSI

The PI controller counts pulses from a power meter,
gas meter, water meter, and calorimeter.
Combining the use of the AE-200E/AE-50E/EW-50E
allows for calculating the charges for each unit and
performing peak cut (e.g., demand control) operation.
The meters can be monitored on the AE-200E/AE-
50E LCD.

Interfacce M-Net PAC-YG60MCA – Pulse Input

Le interfacce M-Net sono state sviluppate per consentire il collegamento L’interfaccia M-Net modello PAC-YG60MCA è un dispositivo per l’acqui-
di segnali esterni di varia natura al sistema di gestione e supervisione sizione di contatori digitali con uscita ad impulsi, da installare a parete
MELANS, sia in input che in output, ovvero in monitoraggio e in comando. o in quadro elettrico. Tramite l’interfaccia è possibile gestire contatori di
Le interfacce sono collegate direttamente al bus di trasmissioni dati misura dell'energia elettrica (WHM), di acqua, di gas, e calorimetri purché
M-Net. Grazie alla loro modularità, e possibile collegare più interfacce con uscita di misura ad impulsi. Ogni singola interfaccia consente di col-
sulla stessa rete. Per il collegamento delle interfacce e necessario fornire legare fino a 4 contatori digitali.
alimentazione ausiliaria 24VDC con alimentatore a parte fornito local- Per l’utilizzo dell’interfaccia e indispensabile prevedere un controllo cen-
mente. Sono disponibili le seguenti interfacce M-Net: tralizzato WEB Server 3D (TOUCH o BLIND) nel sistema che permetterà
• PAC-YG60MCA: Interfaccia contatori digitali (Pulse Input). di monitorarne lo stato e:
• PAC-YG63MCA: Interfaccia sensori analogici (Analog Input). • Visualizzarne i valori istantanei
• PAC-YG66DCA: Interfaccia sensori digitali (DIDO). • Visualizzarne il trend grafico
• Contabilizzarne ed esportarne i dati in formato csv per la ripartizione dei
consumi (CHARGE)

Specifiche tecniche

MODELLO DIMENSIONI (L X A X P) PESO ALIMENTAZIONE COLLEGAMENTO M-NET N° INPUT COLLEGABILI

PAC-YG60MCA 200 x 120 X 45 0,6 kg 24VDC da fornirsi in loco 1,5 mmq schermato 4

ARCHITETTURA
HUB AE-200 3-phase 380-400-415 V 1-phase 220-240 V
AE-200E ripartisce il valore sul
WHM dell'unità esterna in base
al tempo di funzionamento di WHM per unità esterna WHM per unità interna
ciascuna unità interna.
Rilevatore di impulsi
PI controller Rilevatore di impulsi
M-NET Utente A Utente B
M-NET M-NET
EW-50

Utente C Utente D
M-NET M-NET
EW-50
