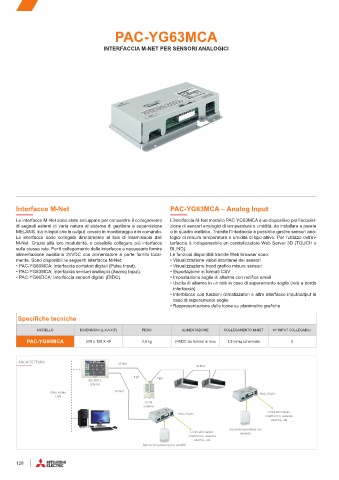

Page 130 - MITSUBISHIELECTRIC - SISTEMI DI CONTROLLO

PAC-YG63MCA
INTERFACCIA M-NET PER SENSORI ANALOGICI

Interfacce M-Net PAC-YG63MCA – Analog Input

Le interfacce M-Net sono state sviluppate per consentire il collegamento L’interfaccia M-Net modello PAC-YG63MCA è un dispositivo per l’acquisi-
di segnali esterni di varia natura al sistema di gestione e supervisione zione di sensori analogici di temperatura o umidità, da installare a parete
MELANS, sia in input che in output, ovvero in monitoraggio e in comando. o in quadro elettrico. Tramite l’interfaccia è possibile gestire sensori ana-
Le interfacce sono collegate direttamente al bus di trasmissioni dati logici di misura temperatura e umidità di tipo attivo. Per l’utilizzo dell’in-
M-Net. Grazie alla loro modularità, e possibile collegare più interfacce terfaccia è indispensabile un centralizzatore Web Server 3D (TOUCH o
sulla stessa rete. Per il collegamento delle interfacce e necessario fornire BLIND).
alimentazione ausiliaria 24VDC con alimentatore a parte fornito local- Le funzioni disponibili tramite Web browser sono:
mente. Sono disponibili le seguenti interfacce M-Net: • Visualizzazione valori istantanei dei sensori
• PAC-YG60MCA: Interfaccia contatori digitali (Pulse Input). • Visualizzazione trend grafico misure sensori
• PAC-YG63MCA: Interfaccia sensori analogici (Analog Input). • Esportazione in formati CSV
• PAC-YG66DCA: Interfaccia sensori digitali (DIDO). • Impostazione soglie di allarme con notifica email
• Uscita di allarme in un relè in caso di superamento soglie (relè a bordo
interfaccia)
• Interblocco con funzioni climatizzatori e altre interfacce input/output in
caso di superamento soglie
• Rappresentazione delle icone su planimetrie grafiche

Specifiche tecniche

MODELLO DIMENSIONI (L X A X P) PESO ALIMENTAZIONE COLLEGAMENTO M-NET N° INPUT COLLEGABILI
PAC-YG60MCA 200 x 120 X 45 0,6 kg 24VDC da fornirsi in loco 1,5 mmq schermato 2

ARCHITETTURA M-Net
M-Net
TB7 TB3
AE-200 o
EW-50
Rete locale M-Net PAC-YG63
LAN
Unità
esterna
Limiti alto basso,
PAC-YG63
interblocco, sistema
allarme, etc
Sonda temperatura e/o
Limiti alto basso, umidità
interblocco, sistema
allarme, etc
Sonda temperatura e/o umidità

128
