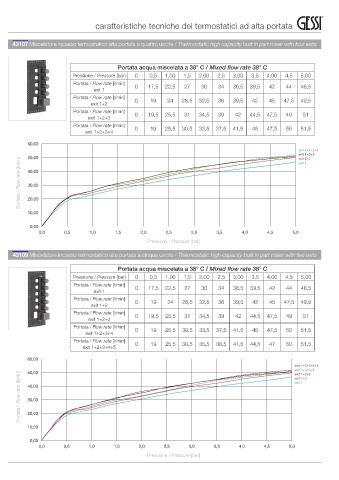

caratteristiche tecniche dei termostatici ad alta portata

43107 Miscelatore incasso termostatico alta portata a quattro uscite / Thermostatic high capacity built in part mixer with four exits

Portata acqua miscelata a 38° C / Mixed flow rate 38° C
Pressione / Pressure [bar] 0 0,5 1,00 1,5 2,00 2,5 3,00 3,5 4,00 4,5 5,00
Portata acqua miscelata a 38° C / Mixed flow rate 38° C Portata / Flow rate [l/min]
Pressione / Pressure [bar] 0 0,5 1,00 1,5 2,00 2,5 3,00 3,5 4,00 4,5 5,00 exit 1 0 17,5 22,5 27 30 34 36,5 39,5 42 44 46,5
Portata / Flow rate [l/min] 0 17,5 22,5 27 30 34 36,5 39,5 42 44 46,5 Portata / Flow rate [l/min]
exit 1 exit 1+2 0 19 24 28,5 32,5 36 39,5 42 45 47,5 49,5
Portata / Flow rate [l/min] 0 19 24 28,5 32,5 36 39,5 42 45 47,5 49,5 Portata / Flow rate [l/min]
exit 1+2 exit 1+2+3 0 19,5 25,5 31 34,5 39 42 44,5 47,5 49 51
Portata / Flow rate [l/min] 0 19 25,5 30,5 33,5 37,5 41,5 45 47,5 50 51,5
exit 1+2+3+4

60,00
exit 1+2+3+4
exit 1+2+3
50,00 exit 1+2
Portata / Flow rate [l/min] 40,00
exit 1

30,00

20,00

10,00

0,00
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
Pressione / Pressure [bar]

43109 Miscelatore incasso termostatico alta portata a cinque uscite / Thermostatic high capacity built in part mixer with five exits

Portata acqua miscelata a 38° C / Mixed flow rate 38° C
Portata acqua miscelata a 38° C / Mixed flow rate 38° C Pressione / Pressure [bar] 0 0,5 1,00 1,5 2,00 2,5 3,00 3,5 4,00 4,5 5,00
Pressione / Pressure [bar] 0 0,5 1,00 1,5 2,00 2,5 3,00 3,5 4,00 4,5 5,00 Portata / Flow rate [l/min] 0 17,5 22,5 27 30 34 36,5 39,5 42 44 46,5
Portata / Flow rate [l/min] 0 17,5 22,5 27 30 34 36,5 39,5 42 44 46,5 exit 1
exit 1 Portata / Flow rate [l/min] 0 19 24 28,5 32,5 36 39,5 42 45 47,5 49,5
Portata / Flow rate [l/min] 0 19 24 28,5 32,5 36 39,5 42 45 47,5 49,5 exit 1+2
exit 1+2 Portata / Flow rate [l/min] 0 19,5 25,5 31 34,5 39 42 44,5 47,5 49 51
Portata / Flow rate [l/min] 0 19,5 25,5 31 34,5 39 42 44,5 47,5 49 51 exit 1+2+3
exit 1+2+3 Portata / Flow rate [l/min] 0 19 25,5 30,5 33,5 37,5 41,5 45 47,5 50 51,5
exit 1+2+3+4
Portata / Flow rate [l/min] 0 19 25,5 30,5 35,5 38,5 41,5 44,5 47 50 51,5
exit 1+2+3+4+5
60,00
exit 1+2+3+4+5
exit 1+2+3+4
50,00
Portata / Flow rate [l/min] 40,00
exit 1+2+3
exit 1+2
exit 1
30,00

20,00

10,00

0,00
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
Pressione / Pressure [bar]
