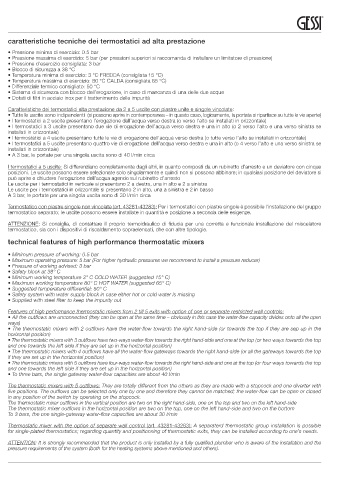

caratteristiche tecniche dei termostatici ad alta prestazione

• Pressione minima di esercizio: 0.5 bar
• Pressione massima di esercizio: 5 bar (per pressioni superiori si raccomanda di installare un limitatore di pressione)
• Pressione d’esercizio consigliata: 3 bar
• Blocco di sicurezza a 38 °C
• Temperatura minima di esercizio: 3 °C FREDDA (consigliata 15 °C)
• Temperatura massima di esercizio: 80 °C CALDA (consigliata 65 °C)
• Differenziale termico consigliato: 50 °C
• Sistema di sicurezza con blocco dell’erogazione, in caso di mancanza di una delle due acque
• Dotati di filtri in acciaio inox per il trattenimento delle impurità
Caratteristiche dei termostatici alta prestazione da 2 a 5 uscite con piastre unite e singole vincolate:
• Tutte le uscite sono indipendenti (si possono aprire in contemporanea – in questo caso, logicamente, la portata si ripartisce su tutte le vie aperte)
• I termostatici a 2 uscite presentano l’erogazione dell’acqua verso destra (o verso l’alto se installati in orizzontale)
• I termostatici a 3 uscite presentano due vie di erogazione dell’acqua verso destra e una in alto (o 2 verso l’alto e una verso sinistra se
installati in orizzontale)
• I termostatici a 4 uscite presentano tutte le vie di erogazione dell’acqua verso destra (o tutte verso l’alto se installati in orizzontale)
• I termostatici a 5 uscite presentano quattro vie di erogazione dell’acqua verso destra e una in alto (o 4 verso l’alto e una verso sinistra se
installati in orizzontale)
• A 3 bar, le portate per una singola uscita sono di 40 l/min circa

I termostatici a 5 uscite: Si differenziano completamente dagli altri, in quanto composti da un rubinetto d’arresto e un deviatore con cinque
posizioni. Le uscite possono essere selezionate solo singolarmente e quindi non si possono abbinare; in qualsiasi posizione del deviatore si
può aprire e chiudere l’erogazione dell’acqua agendo sul rubinetto d’arresto
Le uscite per i termostatici in verticale si presentano 2 a destra, una in alto e 2 a sinistra
Le uscite per i termostatici in orizzontale si presentano 2 in alto, una a sinistra e 2 in basso
A 3 bar, le portate per una singola uscita sono di 30 l/min circa

Termostatico con piastre singole non vincolate (art. 43281-43283): Per i termostatici con piastre singole è possibile l’installazione del gruppo
termostatico separato; le uscite possono essere installate in quantità e posizione a seconda delle esigenze.
ATTENZIONE: Si consiglia, di contattare il proprio termoidraulico di fiducia per una corretta e funzionale installazione del miscelatore
termostatico, sia con i dispositivi di riscaldamento sopraelencati, che con altre tipologie.
technical features of high performance thermostatic mixers

• Minimum pressure of working: 0.5 bar
• Maximum operating pressure: 5 bar (For higher hydraulic pressures we recommend to install a pressure reducer)
• Pressure of working advised: 3 bar
• Safety block at 38° C
• Minimum working temperature 3° C COLD WATER (suggested 15° C)
• Maximum working temperature 80° C HOT WATER (suggested 65° C)
• Suggested temperature differential: 50° C
• Safety system with water supply block in case either hot or cold water is missing
• Supplied with steel filter to keep the impurity out

Features of high performance thermostatic mixers from 2 till 5 exits with option of one or separate restricted wall controls:
• All the outflows are unconnected (they can be open at the same time – obviously in this case the water-flow capacity divides onto all the open
ways)
• The thermostatic mixers with 2 outflows have the water-flow towards the right hand-side (or towards the top if they are sep up in the
horizontal position)
• The thermostatic mixers with 3 outflows have two-ways water-flow towards the right hand-side and one at the top (or two ways towards the top
and one towards the left side if they are set up in the horizontal position)
• The thermostatic mixers with 4 outflows have all the water-flow gateways towards the right hand-side (or all the gateways towards the top
if they are set up in the horizontal position)
• The thermostatic mixers with 5 outflows have four-ways water-flow towards the right hand-side and one at the top (or four ways towards the top
and one towards the left side if they are set up in the horizontal position)
• To three bars, the single gateway water-flow capacities are about 40 l/min

The thermostatic mixers with 5 outflows: They are totally different from the others as they are made with a stopcock and one diverter with
five positions. The outflows can be selected only one by one and therefore they cannot be matched; the water-flow can be open or closed
in any position of the switch by operating on the stopcock.
The thermostatic mixer outflows in the vertical position are two on the right hand-side, one on the top and two on the left hand-side
The thermostatic mixer outflows in the horizontal position are two on the top, one on the left hand-side and two on the bottom
To 3 bars, the one single-gateway water-flow capacities are about 30 l/min

Thermostatic mixer with the option of separate wall control (art. 43281-43283): A separaterd thermostatic group installation is possible
for single-plated thermostatics; regarding quantity and positionning of thermostatic exits, they can be installed according to one’s needs.
ATTENTION: It is strongly recommended that the product is only installed by a fully qualified plumber who is aware of the installation and the
pressure requirements of the system (both for the heating systems above mentioned and others).
