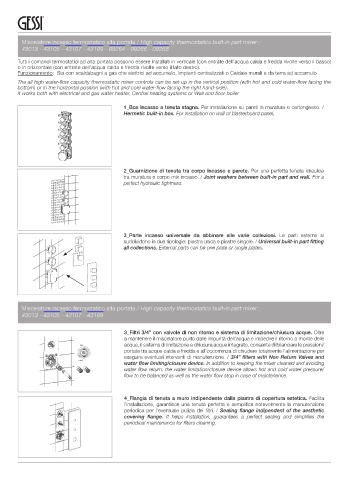

Page 834 - GESSI - CATALOGO 2022

Miscelatore incasso termostatico alta portata / High capacity thermostatics built-in part mixer :
43013 - 43105 - 43107 - 43109 - 09264 - 09266 - 09268

Tutti i comandi termostatici ad alta portata possono essere installati in verticale (con entrate dell’acqua calda e fredda rivolte verso il basso)
o in orizzontale (con entrate dell’acqua calda e fredda rivolte verso il lato destro).
Funzionamento: Sia con scaldabagni a gas che elettrici ad accumulo, Impianti centralizzati o Caldaie murali e da terra ad accumulo
The all high water-flow capacity thermostatic mixer controls can be set up in the vertical position (with hot and cold water-flow facing the
bottom) or in the horizontal position (with hot and cold water-flow facing the right hand-side).
It works both with electrical and gas water heater, Central heating systems or Wall and floor boiler

1_Box incasso a tenuta stagna. Per installazione su pareti in muratura o cartongesso. /
Hermetic built-in box. For installation on wall or blasterboard panel.

2_Guarnizione di tenuta tra corpo incasso e parete. Per una perfetta tenuta idraulica
tra muratura e corpo mix incasso. / Joint washers between built-in part and wall. For a
perfect hydraulic tightness.

3_Parte incasso universale da abbinare alle varie collezioni. Le parti esterne si
suddividono in due tipologie: piastra unica e piastre singole. / Universal built-in part fitting
all collections. External parts can be one plate or single plates.

Miscelatore incasso termostatico alta portata / High capacity thermostatics built-in part mixer :
43013 - 43105 - 43107 - 43109

3_Filtri 3/4” con valvole di non ritorno e sistema di limitazione/chiusura acque. Oltre
a mantenere il miscelatore pulito dalle impurità dell’acqua e impedire il ritorno a monte delle
acque, il sistema di limitazione e chiusura acque integrato, consente di bilanciare le pressioni/
OPEN
portate tra acque calda e fredda e all’occorrenza di chiudere totalmente l’alimentazione per
eseguire eventuali interventi di manutenzione. / 3/4” filters with Non Return Valves and
CLOSED
water flow limiting/closure device. In addition to keeping the mixer cleaned and avoiding
water flow return, the water limitation/closure device allows hot and cold water pressure/
flow to be balanced as well as the water flow stop in case of maintenance.

4_Flangia di tenuta a muro indipendente dalla piastra di copertura estetica. Facilita
l’installazione, garantisce una tenuta perfetta e semplifica notevolmente la manutenzione
periodica per l’eventuale pulizia dei filtri. / Sealing flange indipendent of the aesthetic
covering flange. It helps installation, guarantees a perfect sealing and simplifies the
periodical maintenance for filters cleaning.
