Page 841 - GESSI - CATALOGO 2022

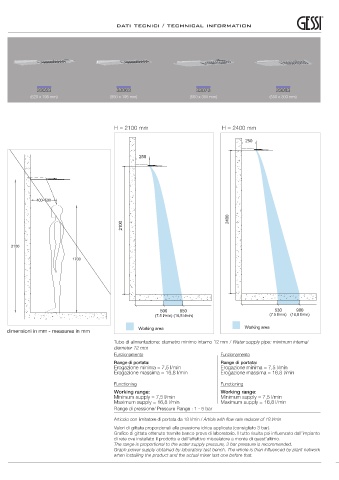

dati tecnici / technical information

33053 33063 33073 33083
(620 x 195 mm) (550 x 195 mm) (550 x 300 mm) (550 x 300 mm)

H = 2100 mm H = 2400 mm

250

250

2400
2100

500 850 530 900
(7.5 l/min) (16,8 l/min) (7.5 l/min) (16,8 l/min)

dimensioni in mm - measures in mm Working area Working area
Tubo di alimentazione: diametro minimo interno 12 mm / Water supply pipe: minimum internal
diameter 12 mm
Funzionamento Funzionamento
Range di portata: Range di portata:
Erogazione minima = 7,5 l/min Erogazione minima = 7,5 l/min
Erogazione massima = 16,8 l/min Erogazione massima = 16,8 l/min

Functioning Functioning
Working range: Working range:
Minimum supply = 7,5 l/min Minimum supply = 7,5 l/min
Maximum supply = 16,8 l/min Maximum supply = 16,8 l/min
Range di pressione/ Pressure Range : 1 - 5 bar
Articolo con limitatore di portata da 18 l/min / Article with flow rate reducer of 18 l/min
Valori di gittata proporzionali alla pressione idrica applicata (consigliato 3 bar).
Grafico di gittata ottenuto tramite banco prova di laboratorio. Il tutto risulta poi influenzato dall’impianto
di rete ove installato il prodotto e dall’effettivo miscelatore a monte di quest’ultimo.
The range is proportional to the water supply pressure, 3 bar pressure is recommended.
Graph power supply obtained by laboratory test bench. The whole is then influenced by plant network
when installing the product and the actual mixer last one before that.
