Page 844 - GESSI - CATALOGO 2022

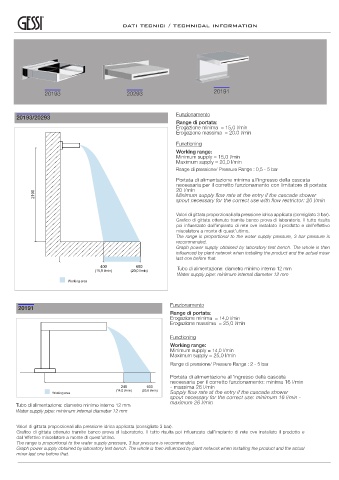

dati tecnici / technical information

20193 20293 20191

Funzionamento
20193/20293
Range di portata:
Erogazione minima = 15,0 l/min
Erogazione massima = 20,0 l/min

Functioning
Working range:
Minimum supply = 15,0 l/min
Maximum supply = 20,0 l/min
Range di pressione/ Pressure Range : 0,5 - 5 bar

Portata di alimentazione minima all’ingresso della cascata
necessaria per il corretto funzionamento con limitatore di portata:
2100 20 l/min
Minimum supply flow rate at the entry if the cascade shower
spout necessary for the correct use with flow restrictor: 20 l/min
Valori di gittata proporzionali alla pressione idrica applicata (consigliato 3 bar).
Grafico di gittata ottenuto tramite banco prova di laboratorio. Il tutto risulta
poi influenzato dall’impianto di rete ove installato il prodotto e dall’effettivo
miscelatore a monte di quest’ultimo.
The range is proportional to the water supply pressure, 3 bar pressure is
recommended.
Graph power supply obtained by laboratory test bench. The whole is then
influenced by plant network when installing the product and the actual mixer
last one before that.
400 650 Tubo di alimentazione: diametro minimo interno 12 mm
(15,0 l/min) (20,0 l/min)
Water supply pipe: minimum internal diameter 12 mm
Working area

Funzionamento
20191
Range di portata:
Erogazione minima = 14,0 l/min
Erogazione massima = 25,0 l/min

Functioning
Working range:
Minimum supply = 14,0 l/min
Maximum supply = 25,0 l/min
Range di pressione/ Pressure Range : 2 - 5 bar

Portata di alimentazione all’ingresso della cascata
necessaria per il corretto funzionamento: minima 16 l/min
240 600 - massima 26 l/min
(14,0 l/min) (25,0 l/min)
Working area Supply flow rate at the entry if the cascade shower
spout necessary for the correct use: minimum 16 l/min -
Tubo di alimentazione: diametro minimo interno 12 mm maximum 26 l/min
Water supply pipe: minimum internal diameter 12 mm

Valori di gittata proporzionali alla pressione idrica applicata (consigliato 3 bar).
Grafico di gittata ottenuto tramite banco prova di laboratorio. Il tutto risulta poi influenzato dall’impianto di rete ove installato il prodotto e
dall’effettivo miscelatore a monte di quest’ultimo.
The range is proportional to the water supply pressure, 3 bar pressure is recommended.
Graph power supply obtained by laboratory test bench. The whole is then influenced by plant network when installing the product and the actual
mixer last one before that.
