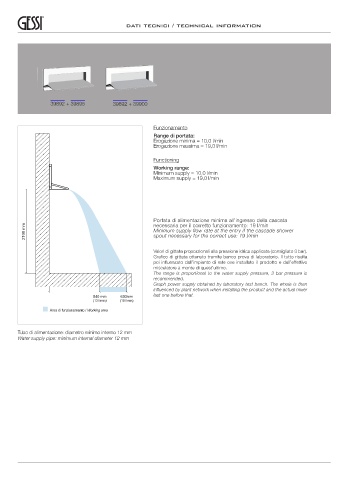

dati tecnici / technical information

39892 + 39895 39892 + 39900

Funzionamento
Range di portata:
Erogazione minima = 10,0 l/min
Erogazione massima = 19,0 l/min

Functioning
Working range:
Minimum supply = 10,0 l/min
Maximum supply = 19,0 l/min

Portata di alimentazione minima all’ingresso della cascata
necessaria per il corretto funzionamento: 19 l/min
2100 mm Minimum supply flow rate at the entry if the cascade shower
spout necessary for the correct use: 19 l/min

Valori di gittata proporzionali alla pressione idrica applicata (consigliato 3 bar).
Grafico di gittata ottenuto tramite banco prova di laboratorio. Il tutto risulta
poi influenzato dall’impianto di rete ove installato il prodotto e dall’effettivo
miscelatore a monte di quest’ultimo.
The range is proportional to the water supply pressure, 3 bar pressure is
recommended.
Graph power supply obtained by laboratory test bench. The whole is then
influenced by plant network when installing the product and the actual mixer
540 mm 630mm last one before that.
(13 l/min) (19 l/min)

Area di funzionamento / Working area

Tubo di alimentazione: diametro minimo interno 12 mm
Water supply pipe: minimum internal diameter 12 mm
