Articoli e dimensioni Items and dimensions
iso FIBER-LIGHT SDR 17,6 iso FIBER-LIGHT SDR 17,6

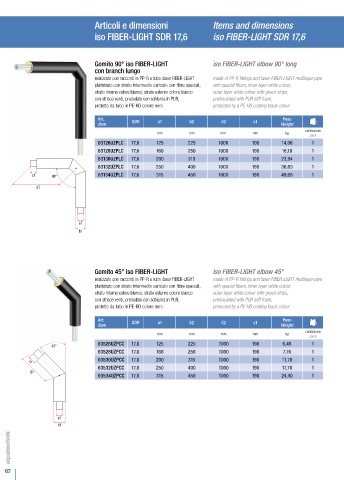

Gomito 90° iso FIBER-LIGHT iso FIBER-LIGHT elbow 90° long
con branch lungo
realizzato con raccordi in PP-R e tubo faser FIBER-LIGHT made of PP-R fittings and faser FIBER-LIGHT multilayer pipe
pluristrato con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore bianco outer layer white colour with green strips,
con strisce verdi, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour
Art. SDR a1 b2 d2 c1 Peso
Item Weight
b1 b2 confezione
mm mm mm mm kg
pack
63126UZPLC 17,6 125 225 1000 190 14,06 1
63128UZPLC 17,6 160 250 1000 190 16,10 1
63130UZPLC 17,6 200 315 1000 190 23,94 1
63132UZPLC 17,6 250 400 1000 190 36,63 1
c1 90° 63134UZPLC 17,6 315 450 1000 190 49,68 1
d2
a1
b1
Gomito 45° iso FIBER-LIGHT iso FIBER-LIGHT elbow 45°
realizzato con raccordi in PP-R e tubo faser FIBER-LIGHT made of PP-R fittings and faser FIBER-LIGHT multilayer pipe
pluristrato con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore bianco outer layer white colour with green strips,
con strisce verdi, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour
Art. Peso
Item SDR a1 b2 d2 c1 Weight
b1 b2 confezione
mm mm mm mm kg
pack
63526UZPCC 17,6 125 225 1000 190 6,48 1
45°
63528UZPCC 17,6 160 250 1000 190 7,76 1
63530UZPCC 17,6 200 315 1000 190 11,70 1
c1
63532UZPCC 17,6 250 400 1000 190 17,78 1
d2
63534UZPCC 17,6 315 450 1000 190 24,40 1
a1
b1
