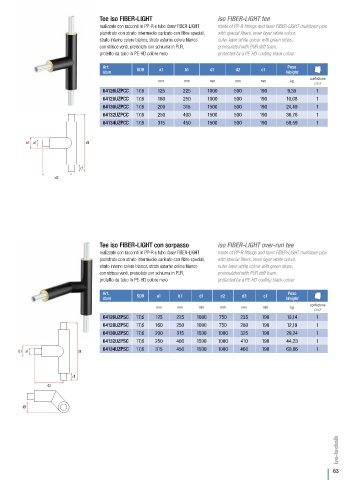

Page 65 - AQUATECHNIK - ISO-TECHNIK

Tee iso FIBER-LIGHT iso FIBER-LIGHT tee
realizzato con raccordi in PP-R e tubo faser FIBER-LIGHT made of PP-R fittings and faser FIBER-LIGHT multilayer pipe
pluristrato con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore bianco outer layer white colour with green strips,
con strisce verdi, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour

Art. SDR a1 b1 d1 d2 c1 Peso

Item Weight
b1 b2 confezione
mm mm mm mm mm kg
pack
64126UZPCC 17,6 125 225 1000 500 190 9,35 1
64128UZPCC 17,6 160 250 1000 500 190 10,08 1
64130UZPCC 17,6 200 315 1500 500 190 24,49 1
64132UZPCC 17,6 250 400 1500 500 190 36,76 1
64134UZPCC 17,6 315 450 1500 500 190 50,59 1

b1 a1 d1

c1
d2

Tee iso FIBER-LIGHT con sorpasso iso FIBER-LIGHT over-run tee
realizzato con raccordi in PP-R e tubo faser FIBER-LIGHT made of PP-R fittings and faser FIBER-LIGHT multilayer pipe
pluristrato con strato intermedio caricato con fibre speciali, with special fibers, inner layer white colour,
strato interno colore bianco, strato esterno colore bianco outer layer white colour with green strips,
con strisce verdi, preisolato con schiuma in PUR, preinsulated with PUR stiff foam,
protetto da tubo in PE-HD colore nero protected by a PE-HD coating black colour

Art. Peso

Item SDR a1 b1 d1 d2 d3 c1 Weight
b1 b2 confezione
mm mm mm mm mm mm kg
pack
64126UZPSC 17,6 125 225 1000 750 235 190 13,14 1
64128UZPSC 17,6 160 250 1000 750 260 190 12,19 1
64130UZPSC 17,6 200 315 1500 1000 325 190 29,24 1
64132UZPSC 17,6 250 400 1500 1000 410 190 44,23 1
b1 a1 d1 64134UZPSC 17,6 315 450 1500 1000 460 190 60,86 1

c1
d2

d3

63
