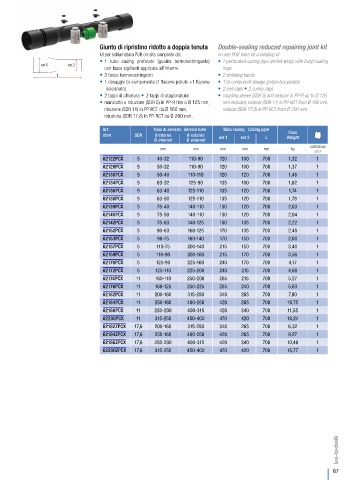

Page 69 - AQUATECHNIK - ISO-TECHNIK
P. 69
Giunto di ripristino ridotto a doppia tenuta Double-sealing reduced repairing joint kit
kit per schiumatura PUR on-site composto da: on-site PUR foam kit consisting of:
• 1 tubo casing preforato (guaina termorestringente) • 1 perforated casing pipe (shrink wrap) with butyl sealing
ext 1 ext 2
con fasce sigillanti applicate all’interno rings
L • 2 fasce termorestringenti • 2 shrinking bands
• 1 dosaggio bi-componente (1 flacone poliolo +1 flacone • 1 bi-component dosage (polyol-isocyanate)
isocianato) • 2 end caps • 2 curing caps
• 2 tappi di chiusura • 2 tappi di stagionatura • coupling sleeve (SDR 5) and reducer in PP-R up to Ø 125
• manicotto e riduzione (SDR 5) in PP-R fino a Ø 125 mm, mm included, reducer (SDR 11) in PP-RCT from Ø 160 mm,
riduzione (SDR 11) in PP-RCT da Ø 160 mm, reducer (SDR 17,6) in PP-RCT from Ø 200 mm.
riduzione (SDR 17,6) in PP-RCT da Ø 200 mm.
Art. Tubo di servizio Service tube Tubo casing Casing pipe
Peso
Item SDR ø interno ø esterno ext 1 ext 2 L Weight
ø internal ø external
mm mm mm mm mm kg confezione
pack
62122PCX 5 40-32 110-90 120 100 700 1,32 1
62128PCX 5 50-32 110-90 120 100 700 1,37 1
62130PCX 5 50-40 110-110 120 120 700 1,48 1
62134PCX 5 63-32 125-90 135 100 700 1,62 1
62136PCX 5 63-40 125-110 135 120 700 1,74 1
62138PCX 5 63-50 125-110 135 120 700 1,78 1
62139PCX 5 75-40 140-110 150 120 700 2,03 1
62140PCX 5 75-50 140-110 150 120 700 2,04 1
62142PCX 5 75-63 140-125 150 135 700 2,22 1
62152PCX 5 90-63 160-125 170 135 700 2,45 1
62153PCX 5 90-75 160-140 170 150 700 2,60 1
62157PCX 5 110-75 200-140 215 150 700 3,40 1
62159PCX 5 110-90 200-160 215 170 700 3,56 1
62170PCX 5 125-90 225-160 240 170 700 4,17 1
62172PCX 5 125-110 225-200 240 215 700 4,68 1
62174PCX 11 160-110 250-200 265 215 700 5,27 1
62176PCX 11 160-125 250-225 265 240 700 5,63 1
62182PCX 11 200-160 315-250 340 265 700 7,00 1
62184PCX 11 250-160 400-250 420 265 700 10,75 1
62186PCX 11 250-200 400-315 420 340 700 11,55 1
62200PCX 11 315-250 450-400 470 420 700 18,24 1
62182ZPCX 17,6 200-160 315-250 340 265 700 6,32 1
62184ZPCX 17,6 250-160 400-250 420 265 700 9,27 1
62186ZPCX 17,6 250-200 400-315 420 340 700 10,40 1
62200ZPCX 17,6 315-250 450-400 470 420 700 15,77 1
67
