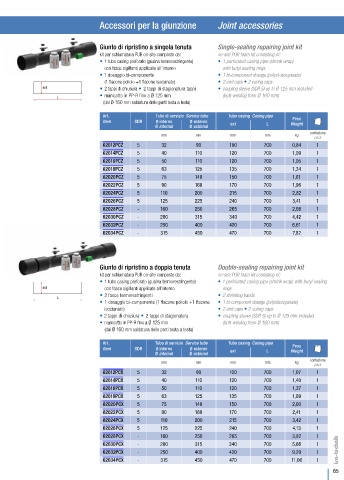

Accessori per la giunzione Joint accessories

Giunto di ripristino a singola tenuta Single-sealing repairing joint kit
kit per schiumatura PUR on-site composto da: on-site PUR foam kit consisting of:
• 1 tubo casing preforato (guaina termorestringente) • 1 perforated casing pipe (shrink wrap)
con fasce sigillanti applicate all’interno with butyl sealing rings
• 1 dosaggio bi-componente • 1 bi-component dosage (polyol-isocyanate)
(1 flacone poliolo +1 flacone isocianato) • 2 end caps • 2 curing caps
ext • 2 tappi di chiusura • 2 tappi di stagionatura tappi • coupling sleeve (SDR 5) up to Ø 125 mm included
L • manicotto in PP-R fino a Ø 125 mm (butt-welding from Ø 160 mm)
(dal Ø 160 mm saldatura delle parti testa a testa)

Art. Tubo di servizio Service tube Tubo casing Casing pipe
Peso
Item SDR ø interno ø esterno ext L Weight

ø internal ø external
mm mm mm mm kg confezione
pack
62012PCZ 5 32 90 100 700 0,84 1
62014PCZ 5 40 110 120 700 1,09 1
62016PCZ 5 50 110 120 700 1,05 1
62018PCZ 5 63 125 135 700 1,34 1
62020PCZ 5 75 140 150 700 1,61 1
62022PCZ 5 90 160 170 700 1,96 1
62024PCZ 5 110 200 215 700 2,82 1
62026PCZ 5 125 225 240 700 3,41 1
62028PCZ - 160 250 265 700 2,98 1
62030PCZ - 200 315 340 700 4,42 1
62032PCZ - 250 400 420 700 6,61 1
62034PCZ - 315 450 470 700 7,82 1

Giunto di ripristino a doppia tenuta Double-sealing repairing joint kit
kit per schiumatura PUR on-site composto da: on-site PUR foam kit consisting of:
• 1 tubo casing preforato (guaina termorestringente) • 1 perforated casing pipe (shrink wrap) with butyl sealing
ext con fasce sigillanti applicate all’interno rings

L • 2 fasce termorestringenti • 2 shrinking bands
• 1 dosaggio bi-componente (1 flacone poliolo +1 flacone • 1 bi-component dosage (polyolisocyanate)
isocianato) • 2 end caps • 2 curing caps
• 2 tappi di chiusura • 2 tappi di stagionatura • coupling sleeve (SDR 5) up to Ø 125 mm included
• manicotto in PP-R fino a Ø 125 mm (butt-welding from Ø 160 mm)
(dal Ø 160 mm saldatura delle parti testa a testa)

Art. Tubo di servizio Service tube Tubo casing Casing pipe
Item SDR ø interno ø esterno Peso

ø internal ø external ext L Weight
confezione

mm mm mm mm kg pack

62012PCX 5 32 90 100 700 1,07 1
62014PCX 5 40 110 120 700 1,40 1
62016PCX 5 50 110 120 700 1,37 1
62018PCX 5 63 125 135 700 1,69 1
62020PCX 5 75 140 150 700 2,00 1
62022PCX 5 90 160 170 700 2,41 1
62024PCX 5 110 200 215 700 3,42 1
62026PCX 5 125 225 240 700 4,13 1
62028PCX - 160 250 265 700 3,82 1
62030PCX - 200 315 340 700 5,66 1
62032PCX - 250 400 420 700 9,29 1
62034PCX - 315 450 470 700 11,06 1
